Кабель оптоволоконный, Интегра, ИК/Т-М4П-А32-8.0 кН, подвесной с внешним несущим элементом (стальной трос) в модульной конструкции

Описание

Кабель оптоволоконный, Интегра, ИК/Т-М4П-А32-8.0 кН, подвесной с внешним несущим элементом (стальной трос) в модульной конструкции

Кабель оптоволоконный Кабель оптоволоконный ИК/Т-М4П-А32-8.0кН
Назначение:
Оптический кабель типа ИК/Т-М…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:

Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.

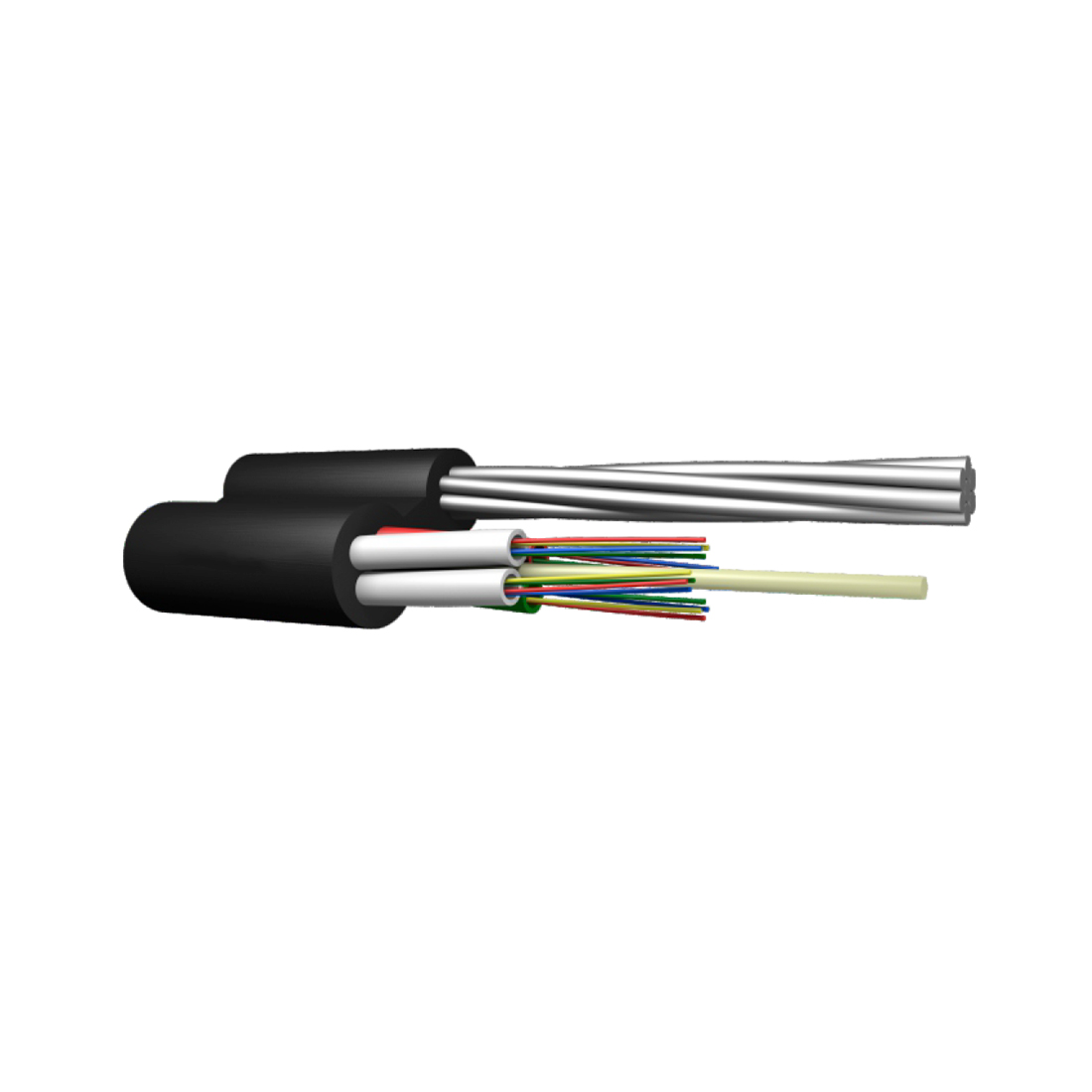

Описание конструкции:
Внешний силовой элемент – стальной трос.
Сердечник – повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) – стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Гидроизоляция сердечника – гидрофобный заполнитель.
Обёртка скрутки – ПЭТ лента.
Обмотка сердечника – полиэстеровые нити.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 60 до +70 °С.
Температурный диапазон монтажа – от минус 20 до +50 °С.
Температурный диапазон эксплуатации – от минус 60 до +70 °С.
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие – 8кН.
Статическое растягивающее усилие – 7 кН.
Раздавливающее усилие – 0,4 кН/см.
Удар – 5 Дж.
Протекание воды – Нет.
Вес 1 километра кабеля – 143 кг .
Строительная длина – 4 км .
Наружный диаметр/габариты – 8,8/17,1мм.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм – 0.22/0.36.
