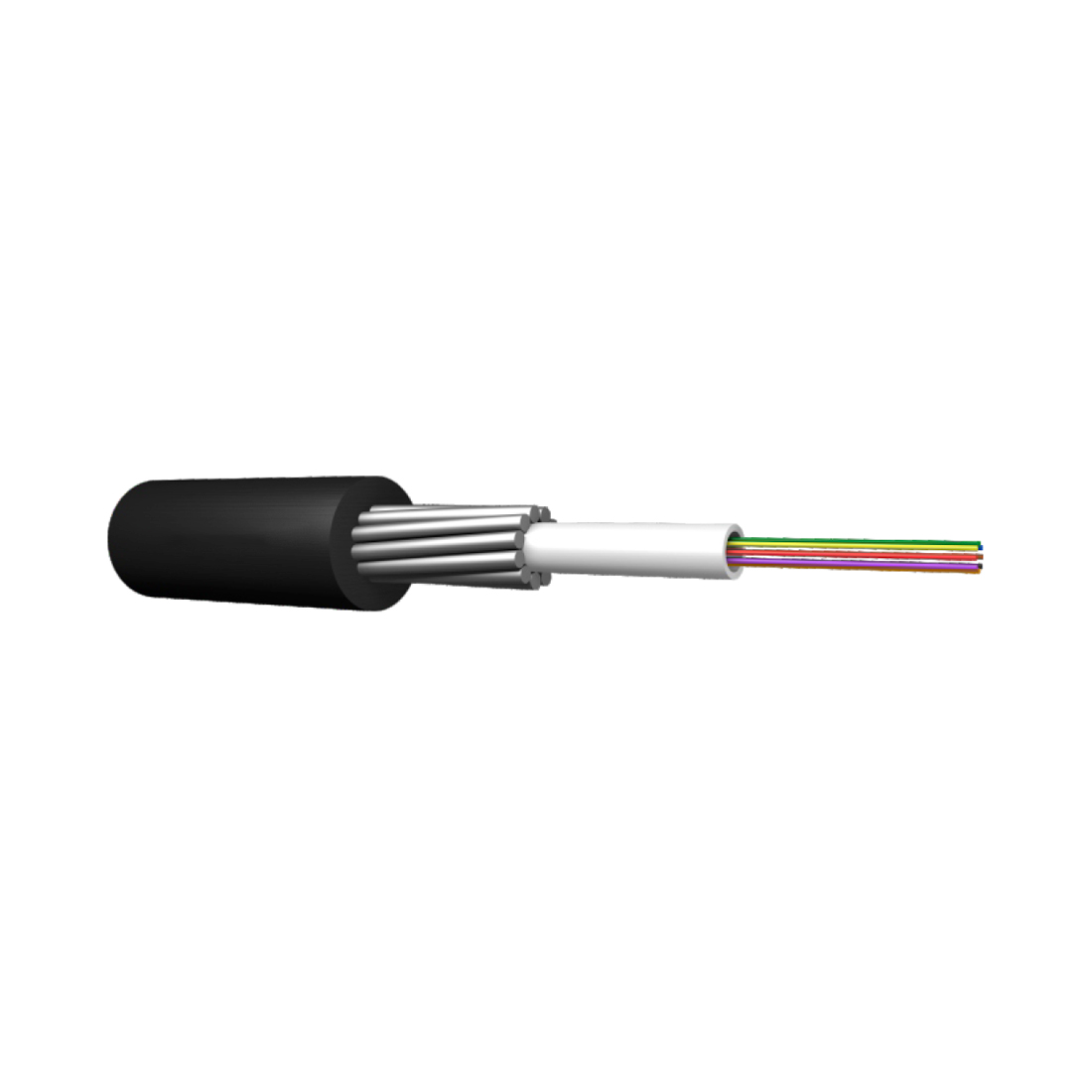

Кабель оптоволоконный, Интегра, ИКБ-Т-А4-2.7 кН, предназначен для прокладки в грунт на основе центральной трубки.

Описание

Кабель оптоволоконный, Интегра, ИКБ-Т-А4-2.7 кН, предназначен для прокладки в грунт на основе центральной трубки.

Кабель оптоволоконный ИКБ-Т-А4-2,7кН
Назначение:
Оптический кабель типа ИКБ-Т…,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, по мостам и эстакадам.

При постройке ВОЛС часто возникают такие ситуации, когда кабели невозможно провести по канализации или смонтировать их на опоры из-за отсутствия таковых. В таких случаях используется специальные оптические кабели для грунта, которые зарывают под землю. Подобный способ прокладки связи достаточно трудозатратный и дорогой, но часто является единственной альтернативой, поскольку других вариантов провести линию просто нет.К кабелям для прокладки в грунт выдвигаются повышенные требования, поскольку они подвергаются серьезным нагрузкам. На них давит слой земли, на них воздействует влага, различные химические вещества, грызуны и насекомые. Чтобы обеспечить качественную связь, необходимо выбирать сертифицированные ВОК, предназначенные специально для размещения в земле.Конструкция волоконно-оптического кабеля ИКБ-Т с броней из круглой стальной проволоки для прокладки в грунтКабели в грунт применяют в следующих ситуациях:Для прокладки ВОЛС в производственные и нежилые помещения, для обеспечения связью электроустановок.Для подключения торговых центров, многоэтажных и промышленных зданий.При проводке линий связи по эстакадам или железнодорожным мостам.Также его можно использовать для укладки в канализацию, но для этого существует специализированный ВОК с защитой от грызунов, поэтому лучше использовать именно его. Представленные в данном разделе кабели для прокладки в земле можно использовать в грунтах любых категорий (суглинки, гравий, песок и пр). Допускается их применение в районах с карстовой активностью, а также в вечномерзлых грунтах.Особенности и преимущества оптического кабеляНаш высококачественный оптический кабель имеет все необходимые сертификаты соответствия и официальную гарантию. Срок его службы – не менее 25 лет, даже при условии использования изделия в сложных условиях. Он выдерживает высокие нагрузки, не боится контакта с водой, а от грызунов защищен специальной стальной броней.Если оптические кабели планируется укладывать в легких почвах, то рекомендуется приобрести недорогие модели с одноповивной броней из проволоки. Они выдерживают усилие до 20 кН, чего вполне достаточно для подобной почвы. Если оптические кабели будут закладываться в скальных грунтах или проходить через болотистую местность, то лучше использовать модели с двухслойной броней, которая выдерживает усилие до 80 кН. Для влажных, заболоченных почв или при прокладке оптики через реку следует использовать дополнительные алюмополиэтиленовые ленты, защищающие изделие от попадания влаги.

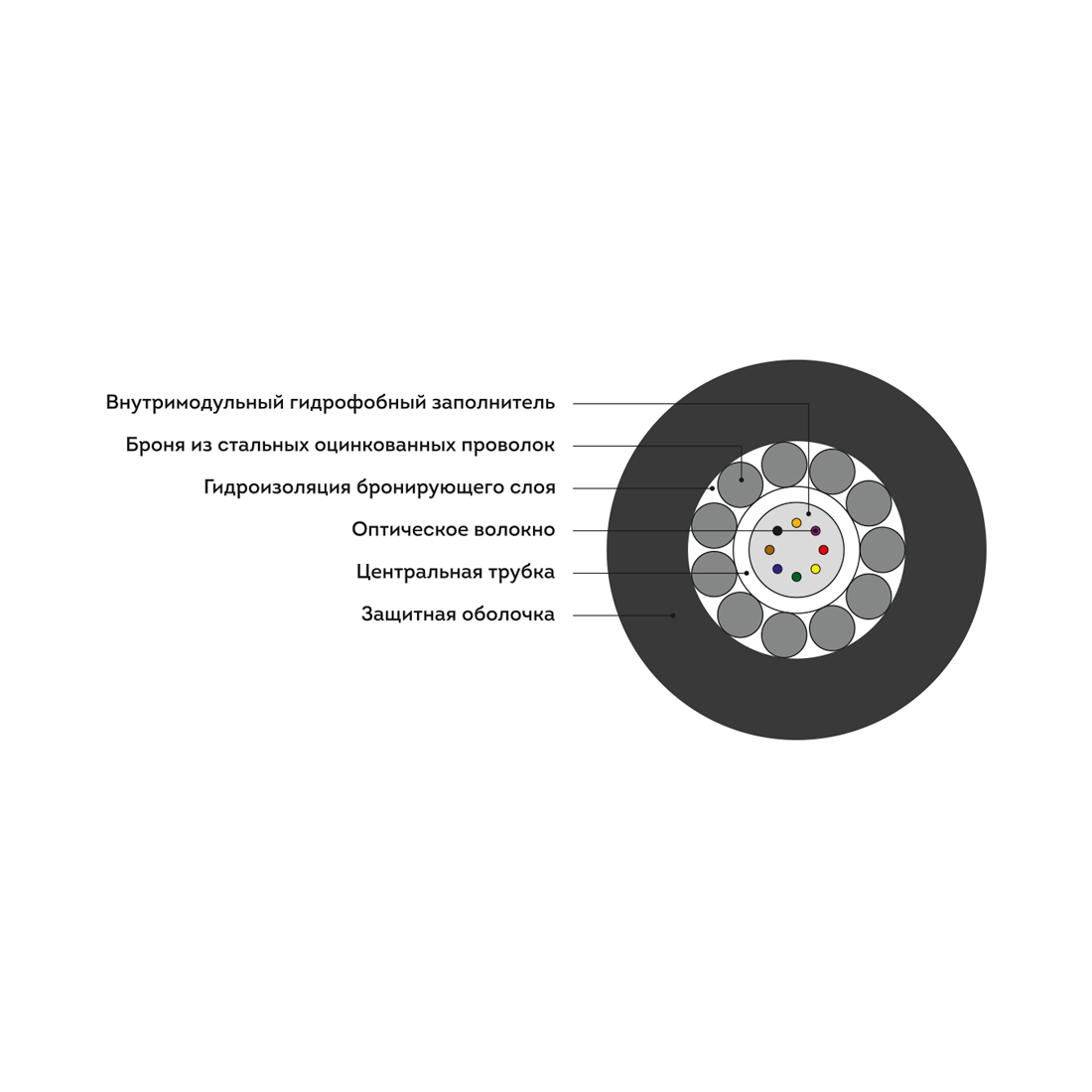

Описание конструкции:
Сердечник – центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Бронепокров – повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова – гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 40 до +50 °С.
Температурный диапазон монтажа – от минус 20 до +50 °С.
Температурный диапазон эксплуатации – от минус 40 до +50 °С.
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие – 2,7 кН.
Статическое растягивающее усилие – 2 кН.
Раздавливающее усилие – 0,4 кН/см.
Удар – 10 Дж.
Протекание воды – Нет.
Стандарт оптического волокна – G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм – 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
