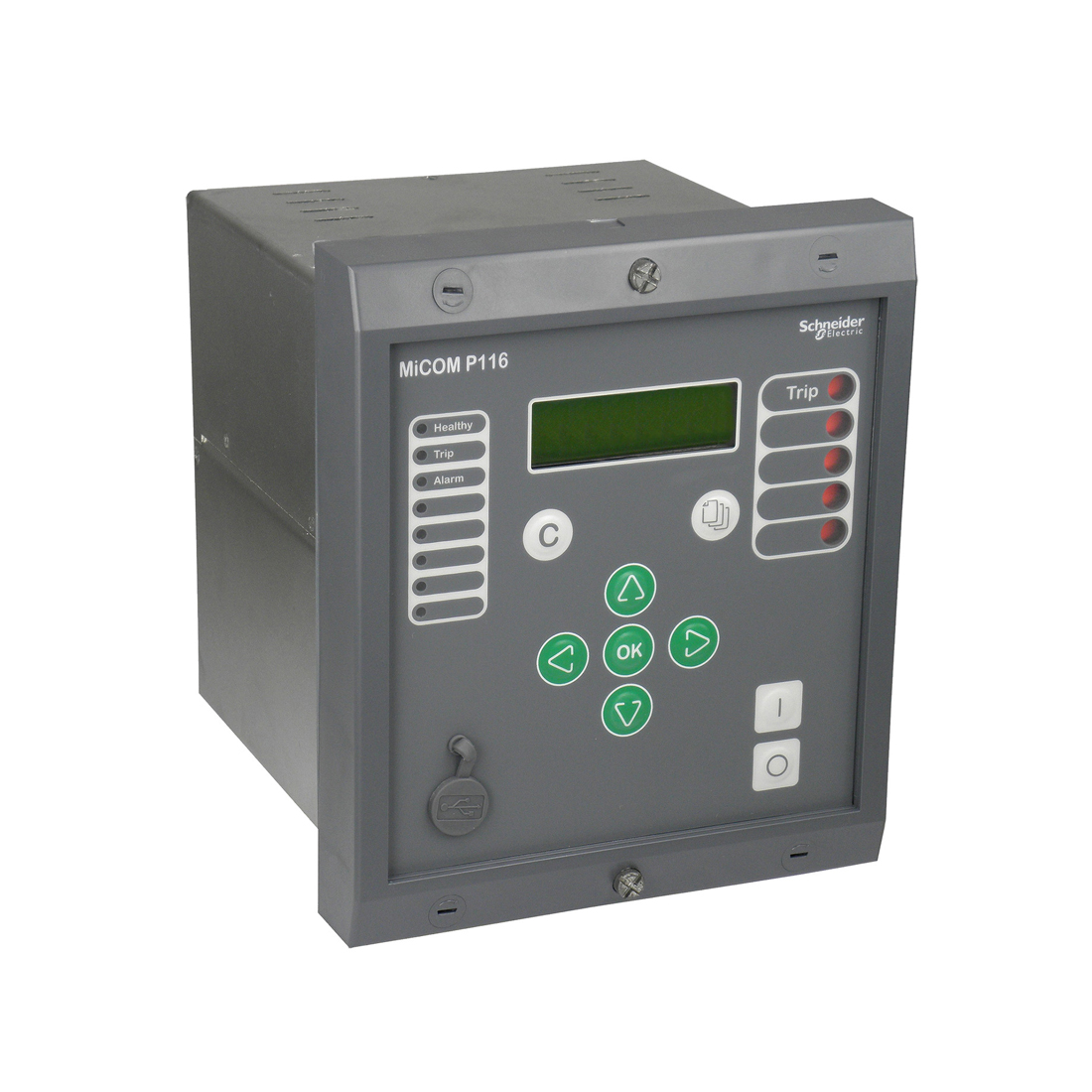

Терминал Micom SE P116A1N5N25115111W

Описание

Терминал Micom, SE, P116A1N5N25115111W

Терминал Micom SE P116A1N5N25115111W (REL10214)
P116 — это ненаправленное реле максимального тока и защиты от замыканий на землю (для трехфазных систем), получающее питание от измерительных трансформаторов тока и/или от источника вспомогательного напряжения; оно предназначено для управления, защиты и мониторинга промышленного оборудования и распределительных сетей. Области применения P116 включают промышленные и распределительные сети среднего и высокого напряжения (СН и ВН), резервную защиту в системах высокого напряжения. Реле обеспечивает защиту одно-, двух- или трехфазных систем от замыканий на землю и междуфазных коротких замыканий. Оно было специально разработано для компактных распределительных устройств среднего напряжения, оснащенных силовыми выключателями. Благодаря встроенному USB-порту записи аварийных процессов, данные о неисправностях, журналы событий и настройки реле можно выгрузить на локальный ПК. Настройки элементов защиты вводятся с помощью клавиатуры на лицевой панели; их можно проверить на встроенном дисплее или с помощью программного обеспечения MiCOM S1 / S1 Studio.
Основные характеристики

Серия: MiCOM P11x
Описание продукта: P116
Тип продукта: Устройство релейной защиты, измерения и управления
Функции защит и автоматики: МТЗ в фазах 50/51, МТЗ нулевой последовательности 50N/51N, МТЗ обратной последовательности 46, защита от отказа выключателя (УРОВ) 50BF, автоматическое повторное включение (АПВ) 79, подхват/удержание 86, защита от тепловой перегрузки 49, минимальная токовая защита 37, небаланс токов, обрыв проводника 46BC
Протокол связи: Modbus RTU через RS485 сзади, IEC 60870-5-103 через USB спереди.
Количество дискретных входов (DI): 6
Количество дискретных выходов (DO): 7
Протокол порта связи: IEC 60870-5-103 Modbus RTU
Источник питания: 60-240 В переменного тока, 60-250 В постоянного тока
Тип сетевой и машинной диагностики: регистрация неисправностей, регистрация событий
Тип отображения: ЖК-дисплей: 2 строки по 16 символов ASCII (европейские символы) и 9 клавиш
Поддержка коммуникационного порта: RS485, USB
Входы для подключения к цепи заземления: 5 A 0,01…8 Ion, 5 A 0,1…40 In

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
