Рефлектометр модульный VIEW650

Описание

Рефлектометр модульный, INNO Instrument, VIEW650, М10, (SM-42/41/42dB (1310/1550/1625nm (live))

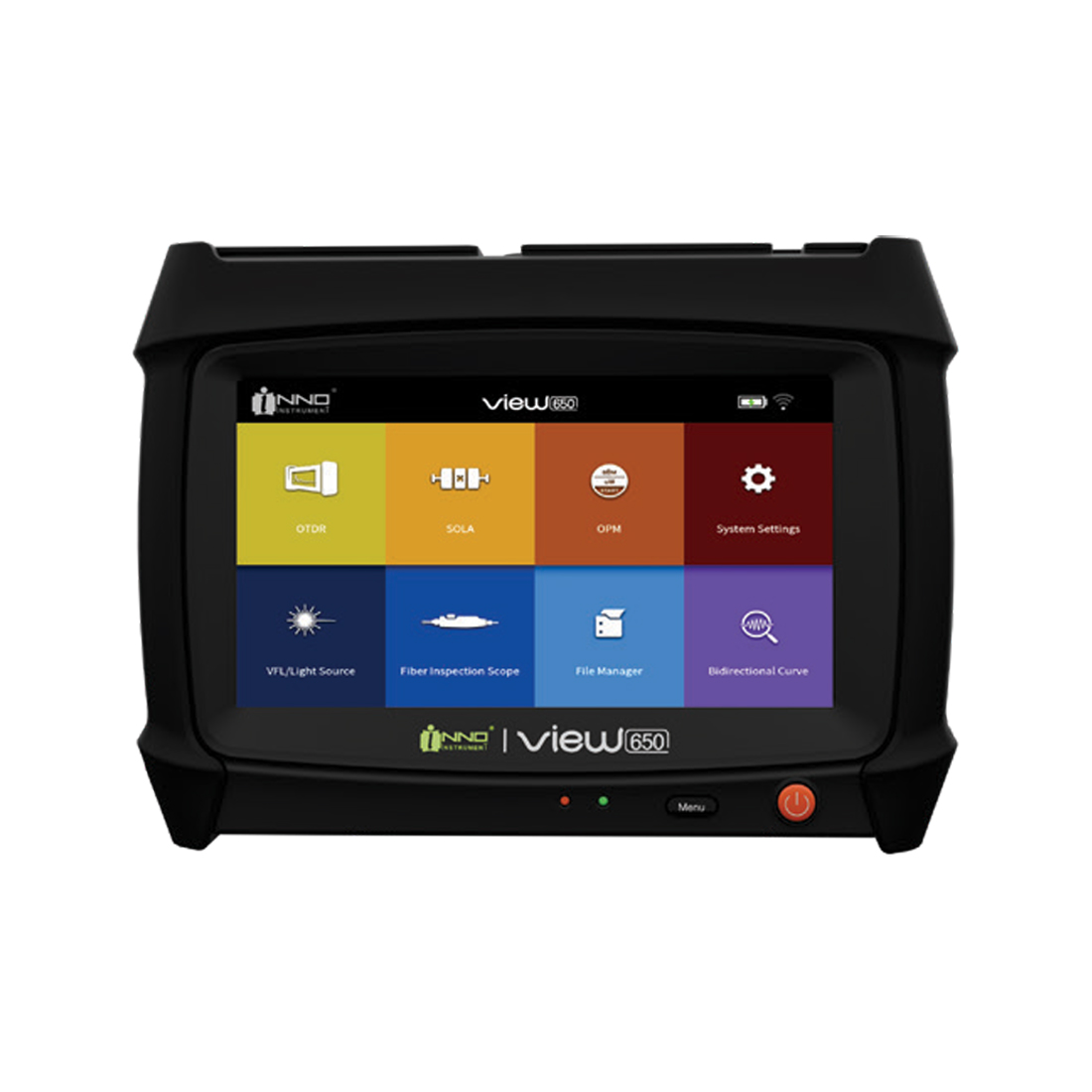

Рефлектометр оптический от INNO INSTRUMENT – VIEW650 .

VIEW650 от INNO Instrument разработан для специалистов, которым необходимы точность, эффективность и уверенность в каждом измерении.
Как современный оптический рефлектометр (OTDR), VIEW650 позволяет с высокой точностью оценивать состояние волоконно-оптических линий связи — выявлять повреждения, подтверждать рабочие характеристики и обеспечивать качество сети. Но главное его преимущество заключается в том, насколько органично он вписывается в рабочий процесс.
Благодаря модульной платформе, интуитивно понятному сенсорному интерфейсу и высокой скорости отклика, VIEW650 обеспечивает универсальность применения в самых разных условиях — от построения сетей последней мили до магистральных и городских сетей. Прибор помогает работать быстрее и эффективнее, предоставляя надёжные результаты, которым можно доверять.
Основные характеристики VIEW650

Размер дисплея
7 дюймов, высокояркий TFT LCD
Разрешение: 800 × 480
Единицы измерения
м / км / миля / фут
Диапазон измерений
км: 0.8 м ~ 320 км
Импульсная длительность
3 нс ~ 20 мкс (в модуле 10)
3 нс ~ 1 мкс для MM тестирования (в модуле 7)
Точность измерений
±(1 м + интервал + 0.005% × измеряемое расстояние)
Линейность
0,02дБ
Точки выборки
256 000 точек
Показатель преломления
1.000000 – 2.000000
Разветвление (сплиттер)
До 1:128
Разрешение
0.04 м – 10.24 м
Разрешение по уровню потерь
0.001 dB
Аккумулятор
6900 мАч
Время работы: до 12 часов
Форматы файлов
SOR, BMP, SOLA, PDF
Внешние подключения
USB 2.0 × 2
Совместимые коннекторы
UPC / SPC
SC / FC / LC
Питание
AC: 100–240V, 50–60Hz
DC: 19V, 3.42A
VFL (визуальный локатор неисправностей)
Порт: универсальный коннектор
Длина волны: 650 nm ± 20 nm
Режимы: CW / 1Hz / 2Hz
Выходная мощность: 1 mW
Источник света
Выходная мощность: -5 dBm
OPM (оптический измеритель мощности)
Диапазон длины волны: 800–1700 nm
Калибровка: 850 / 980 / 1300 / 1490 / 1550 / 1625 / 1650 nm
Диапазон измерений: -70 ~ +6 dBm
Габариты и вес
Размер: 159 × 218 × 70 мм (без резинового бампера)
Вес: 1.70 кг (с аккумулятором)

ПРОГРАММНЫЕ ФУНКЦИИ

Обновление программного обеспечения-простое обновление через USB-накопитель
Автоматический режим-автоматическая оптимизация параметров и процесса тестирования
INNO PC Program-инструмент для анализа и редактирования результатов измерений OTDR и SOLA
Формирование отчётов PDF-создание отчётов по результатам тестирования в формате PDF
PDF Viewer (просмотр PDF)
Просмотр PDF-файлов прямо на экране устройства
Передача файлов через USB и Wi-Fi
Быстрая отправка результатов тестирования через USB и Wi-Fi
Подключение к принтеру-печать через подключённый принтер
Редактирование расстояния-ручное изменение значений расстояния в режиме OTDR
Определение макроизгибов-обнаружение микро- и макроизгибов в режимах OTDR или SOLA
Управление мышью-удобное управление через мышь, подключаемую по USB-порту
