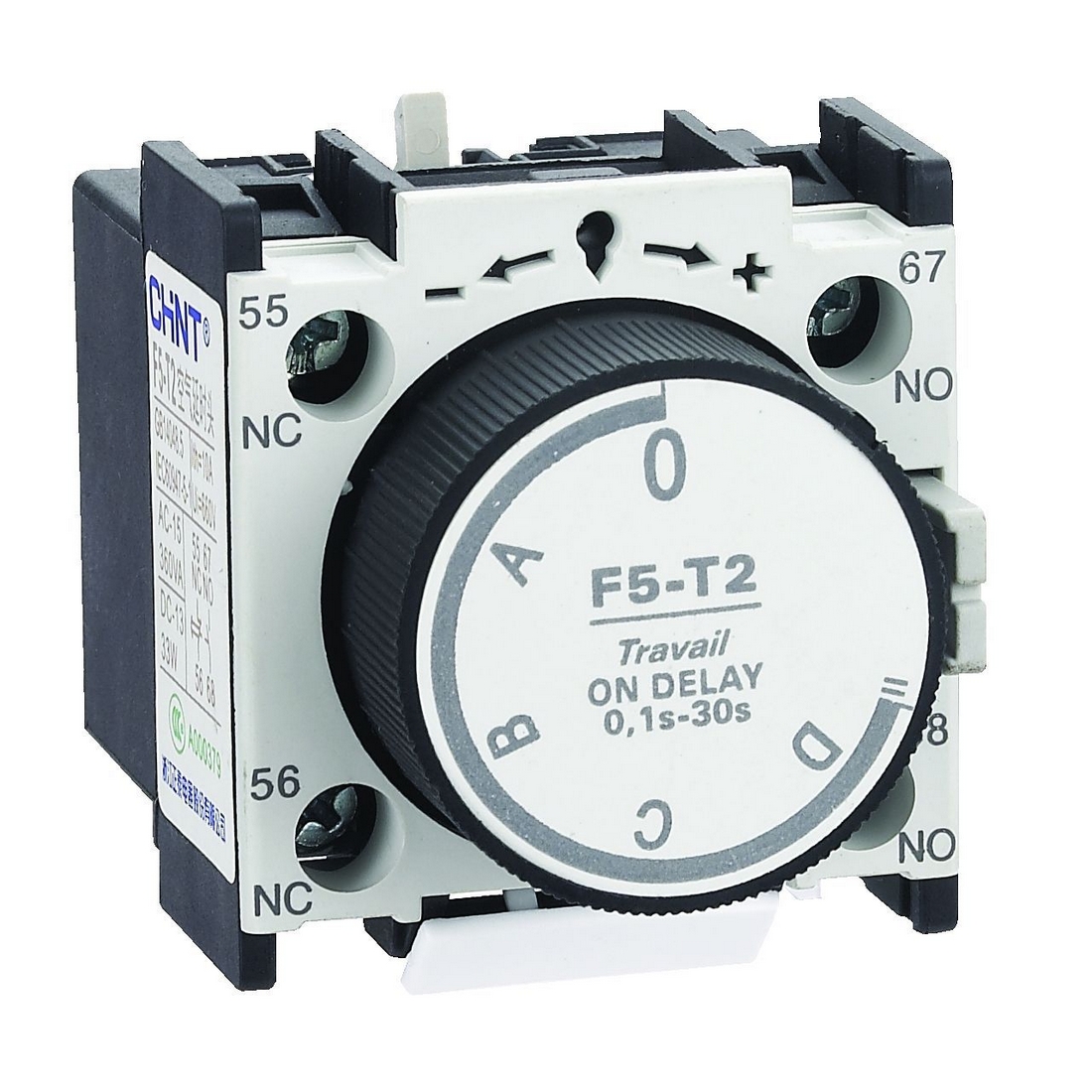

Приставка выдержка времени CHINT F5-T2 к Контактору NC1 NC2 и NXC

Описание

Приставка выдержка времени, CHINT, F5-T2, к контактору NC1 NC2 и NXC 258022

Приставка выдержка времени CHINT F5-T2 к Контактору NC1 NC2 и NXC

Приставка выдержка времени позволяет расширить функциональные возможности контакторов. В зависимости от модели устройство обеспечивает выдержку времени включения или отключения. Данный аксессуар поддерживает фронтальное присоединение к устройству. Приставка выдержка времени совместима с контакторами серии NC1, NC2 и NXC (кроме NXC-06M/12M) производства компании CHINT Electric.

1НО+1НЗ

Приставка выдержка времени содержит 2 контакта. НО контакты разомкнуты пока на катушке контактора отсутствует напряжение и замыкаются с появлением напряжения. Замкнутое состояние сохраняется до тех пор, пока действует напряжение. НЗ контакты действуют наоборот, они замкнуты в отсутствие напряжения на катушке и разомкнуты с его появлением.

Серия контакторов NC1

Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков.

Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 ампер. Еще одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:

Контакторы с выдержкой времени;

Реверсивные контакторы;

Магнитные пускатели;

Контакторы для цепей КРМ;

Многофункциональные магнитные пускатели (типа “звезда-треугольник”).

Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.
