Матричный коммутатор, Lenkeng, LKV424

Описание

Матричный коммутатор, Lenkeng, LKV424

Матричный коммутатор Lenkeng LKV424 (4K, 4×4)

Lenkeng LKV424 — это матричный коммутатор HDMI-сигнала формата 4 входа на 4 выхода, позволяющий гибко распределять до четырёх источников видеосигнала на четыре независимых дисплея. Устройство поддерживает разрешение до 4096×2160@60Hz с обратной совместимостью и предназначено для профессионального применения в системах видеонаблюдения, образовании и обучении, на выставках и в вещании, а также в диспетчерских центрах.

Для чего нужен этот коммутатор

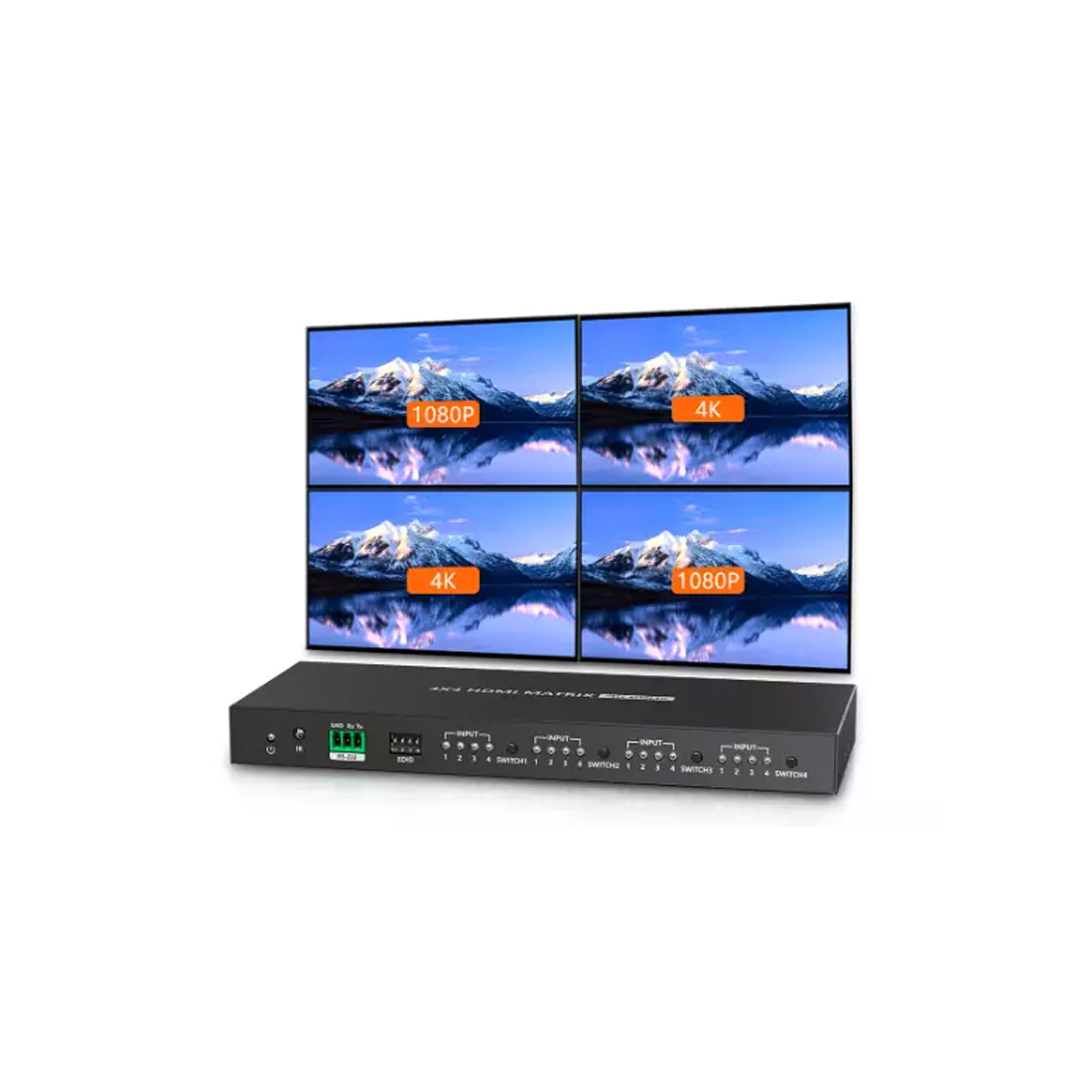

LKV424 решает задачу, когда несколько источников сигнала (компьютеры, медиаплееры, игровые консоли, камеры) нужно одновременно и независимо выводить на несколько дисплеев, без необходимости вручную переключать кабели. Любой из четырёх входов можно направить на любой из четырёх выходов в произвольной комбинации — это делает устройство удобным решением для конференц-залов, учебных классов, диспетчерских и видеостен, где требуется гибкая коммутация видеопотоков между разными экранами.

Основные функции

Поддержка 4 входов и 4 выходов HDMI-сигнала
Поддержка разрешения до 4096×2160@60Hz с обратной совместимостью
Поддержка HDR10
Несколько способов переключения: ИК-пульт дистанционного управления, кнопки на корпусе, управление по RS-232
Настройка EDID продукта
Функция Auto Down-scaling — любые два из четырёх HDMI-выходов поддерживают автоматическое понижение разрешения
Защита от молний, скачков напряжения (surge protection) и статического электричества (ESD protection)

Требования к установке

Источник сигнала: устройство с HDMI-выходом, например игровая приставка (PS4), ТВ-приставка, ПК и т.д.
Устройство отображения: дисплей с поддержкой 4K или 1080P и HDMI-входом, например телевизор или проектор

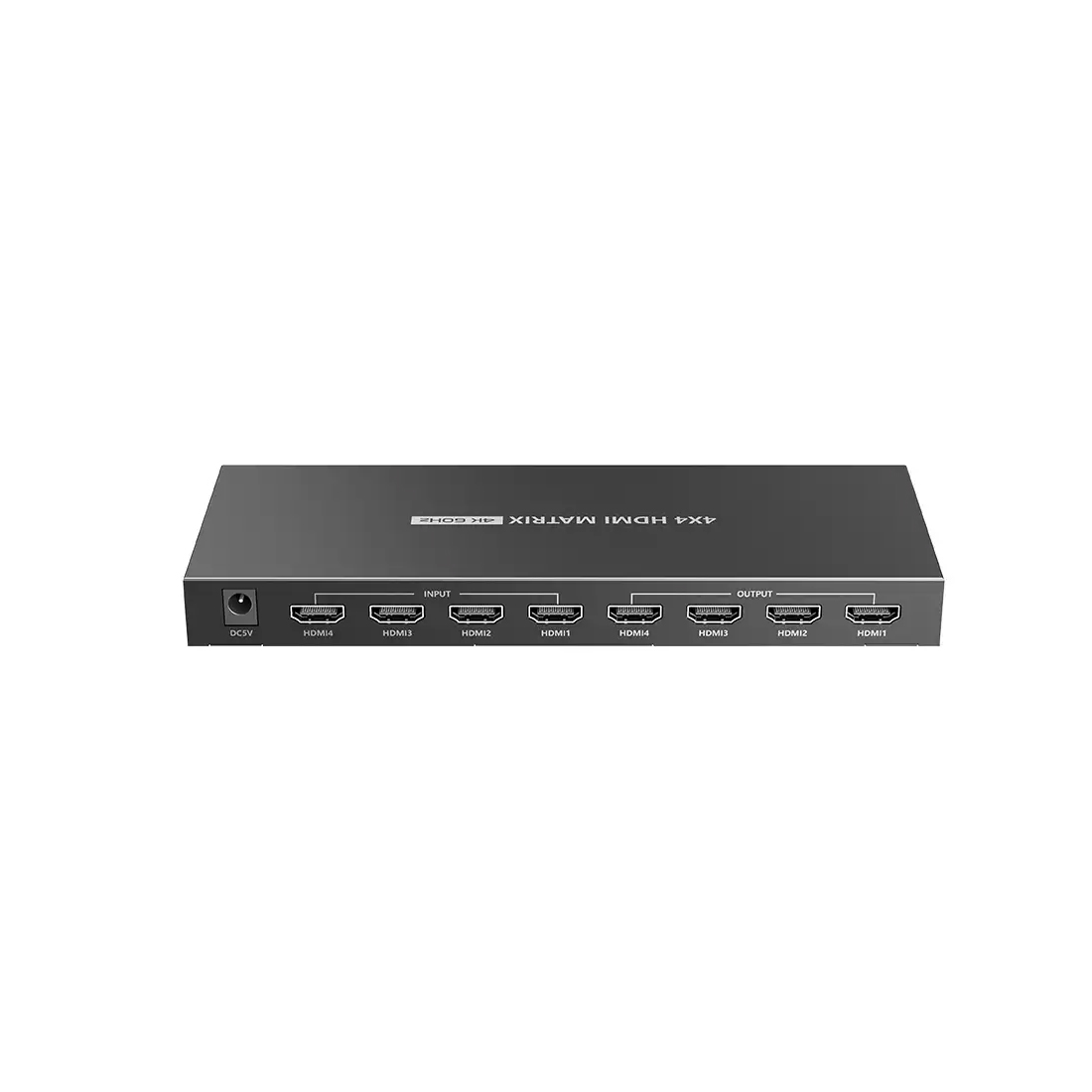

Панель разъёмов и индикация

DC5V — подключение адаптера питания DC5V/1A
HDMI вход 1,2,3,4 — подключение источников HDMI-сигнала
HDMI выход 1,2,3,4 — подключение дисплеев с HDMI-входом
Индикатор питания — при наличии питания горит жёлтым
Окно приёма ИК-сигнала — приём команд с пульта дистанционного управления
RS-232 — используется для управления по командам RS-232
EDID DIP-переключатель — переключение разрешения на выходе
Индикаторы HDMI-входа 1,2,3,4 — соответствуют входам HDMI 1,2,3,4
Переключатели HDMI-выхода 1,2,3,4 — управление соответствующими выходами

Комплектация

Матричный коммутатор — 1 шт.
Адаптер питания 5V/1A — 1 шт.
Пульт дистанционного управления — 1 шт.
Крепёжные уши (Mounting Ear) — 2 шт.
Винт заземления (Grounding Screw) — 2 шт.
Терминальный блок — 1 шт.
Винты — 6 шт.
Руководство пользователя — 1 шт.

Порядок подключения

Подключите источники сигнала к HDMI-входам коммутатора с помощью HDMI-кабелей.
Подключите дисплеи к HDMI-выходам коммутатора с помощью HDMI-кабелей.
Включите питание устройств для начала работы.

Меры предосторожности

Для предотвращения поражения электрическим током убедитесь, что устройство надлежащим образом заземлено.
Не размещайте устройство рядом с радиаторами или источниками тепла, а также под прямыми солнечными лучами.
Устанавливайте устройство в хорошо проветриваемом месте, не закрывайте вентиляционные отверстия.
Не подвергайте устройство воздействию дождя и не размещайте вблизи воды.
Не устанавливайте устройство на неровной или неустойчивой поверхности.
Не вставляйте посторонние металлические предметы в отверстия корпуса.
При использовании стороннего блока питания убедитесь, что его характеристики соответствуют требованиям устройства.

Lenkeng LKV424 — надёжное решение для профессиональной коммутации видеосигнала между несколькими источниками и дисплеями, обеспечивающее гибкость настройки и поддержку современных стандартов передачи изображения высокого разрешения.
