Контроллер, NovaStar, NovaPro UHDJr, dvi x4 IN, 12g-sdi IN, dp 1.2 IN, dp1.2 x1 IN, hdmi 2.0 x1, ethernet x16, opt 1-4 x4, hdmi 2.0 loop x1, 12g-sdi loop x1,

Описание

Контроллер, NovaStar, NovaPro UHDJr, dvi x4 IN, 12g-sdi IN, dp 1.2 IN, dp1.2 x1 IN, hdmi 2.0 x1, ethernet x16, opt 1-4 x4, hdmi 2.0 loop x1, 12g-sdi loop x1,

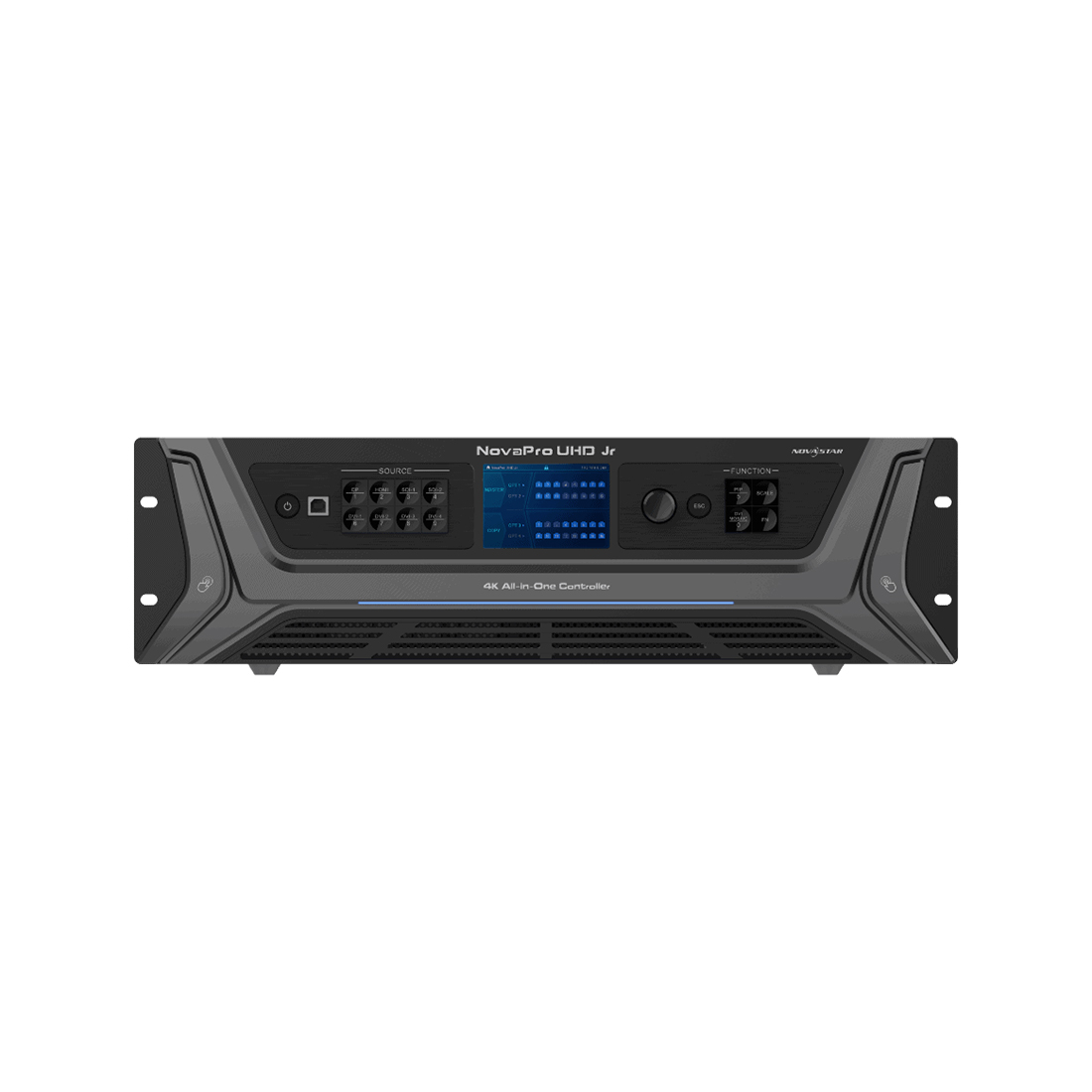

Контроллер NovaStar NovaPro UHD Jr
NovaPro UHD Jr — это новый универсальный контроллер от NovaStar, который объединяет отличные возможности видеопроцессинга, функции отправки сигналов и конфигурации LED-экранов.
NovaPro UHD Jr предоставляет разнообразные видеовходные разъемы, поддерживает обработку и отправку изображений с разрешением 4K×2K при 60 Гц.
С помощью интеллектуального программного обеспечения V-Can от NovaStar, NovaPro UHD Jr позволяет создавать более сложные эффекты мозаики и упрощает управление.
NovaPro UHD Jr может передавать обработанное видео на LED-экран через разъемы Neutrik Ethernet и оптические волокна. Благодаря своим мощным возможностям видеопроцессинга и функции отправки сигналов, NovaPro UHD Jr отлично подходит для систем управления сценами, конференц-залов, мероприятий, выставок и других высококлассных арендных приложений, а также для экранов с мелким пиксельным шагом.

 Разнообразие входов и выходов: 1xDP 1.2, 4xDVI, 1xHDMI 2.0 с контурным выходом и 2x12G-SDI с контурным выходом.
Обеспечивает 16-кратный выход Neutrik Ethernet и 4-кратный выход оптического волокна с пропускной способностью до 10 400 000 пикселей.
Максимальная ширина 16 К, а максимальная высота 8 К.
DVI мозаика
Источник входного сигнала может состоять максимум из 4 источников входного сигнала DVI.
Выход HDR
Поддерживаемые частоты кадров: 23,98, 29,97 и 59,94.
Уменьшает задержку от отправки карты до получения карты на 2 кадра, когда устройство используется вместе с приемными картами серии NovaStar Armor (A8 / A8s / A9s / A10s).
Поддерживает чистые цвета и изображения BKG.
Поддерживает 3 вида режимов масштабирования изображения: полный экран, пиксель в пиксель, пользовательский.
Захватывает исходное изображение, которое можно использовать как изображение BKG.
До 4 устройств могут быть выведены на сверхбольшой экран.
V-Can (программное обеспечение для интеллектуального управления от NovaStar)
Максимум 10 пользовательских пресетов могут быть созданы и сохранены в виде шаблонов, которые можно использовать напрямую.
Поддерживает пользовательские EDID и стандартные EDID.

Вход:
Четыре DVI по умолчанию являются одноканальными разъемами DVI.
4 входа DVI

Каждый DVI: входное разрешение до 1920×1200 при 60 Гц, нисходящая совместимость
4 входных источника DVI составляют 1 входной источник (DVI MOSAIC).
Поддерживаются стандартные разрешения

В двухканальном режиме:

DVI 1 и DVI 3 являются двухканальными разъемами DVI, в то время как DVI 2 и DVI 4 недоступны.
DVI 1 / DVI 3: входное разрешение до 3840×1080 при 60 Гц, с понижающей совместимостью
Поддерживаются стандартные разрешения

12G-SDI : 2

Разрешение на входе до 4096×2160 при 60 Гц, с понижающей совместимостью
Стандартные разрешения не поддерживаются

DP 1.2 : 1

Разрешение на входе до 3840×2160 при 60 Гц, с понижающей совместимостью
совместимый с HDCP 1.3
Стандартные разрешения поддерживаются

HDMI 2.0 : 1

Разрешение на входе до 3840×2160 при 60 Гц, с понижающей совместимостью
совместимость с HDCP 1.4 и EDID 1.4
Стандартные разрешения поддерживаются

Выход:
Ethernet port : 16

16 выходных разъемов Neutrik Gigabit Ethernet, обеспечивающие пропускную способность до 10 400 000 пикселей
Максимальная грузоподъемность: Макс. ширина: 16К, макс. высота: 8K
Максимальная грузоподъемность одного порта Ethernet:
8-битный источник ввода: 650 000 пикселей
10-битный / 12-битный источник ввода: 320 000 пикселей

OPT 1-4 : 4

10G оптические разъемы
OPT 1 передает данные портов Ethernet 1–8.
OPT 2 передает данные портов Ethernet 9–16.
OPT 3 служит в качестве горячей резервной копии для OPT 1.
OPT 4 служит в качестве горячей резервной копии для OPT 2.

HDMI 2.0 LOOP : 1

Выходной разъем LOOP HDMI
совместимость с HDCP 1.4 и EDID 1.4

12G-SDI LOOP : 2

SDI loop выходные коннекторы

MONITOR : 1

Разъем HDMI для контроля выхода
Разрешение до 1920 × 1080 при 60 Гц

Управление:

ETHERNET : 1. Подключитесь к ПК для связи или подключитесь к Интернету для управления устройством.
USB (Тип-B) : 1. Подключитесь к ПК для управления устройством. Используется в качестве входного разъема для подключения устройства NovaPro UHD Jr для мозаики изображений
USB (Тип-А) : 1. Используется в качестве выходного разъема для подключения устройства NovaPro UHD Jr для мозаики изображений
GENLOCK IN-LOOP : 1. Подключите к сигналу синхронизации для синхронизации всех подключенных блоков NovaPro UHD Jr.
RS232 : 1. Подключите к контрольному устройству.
