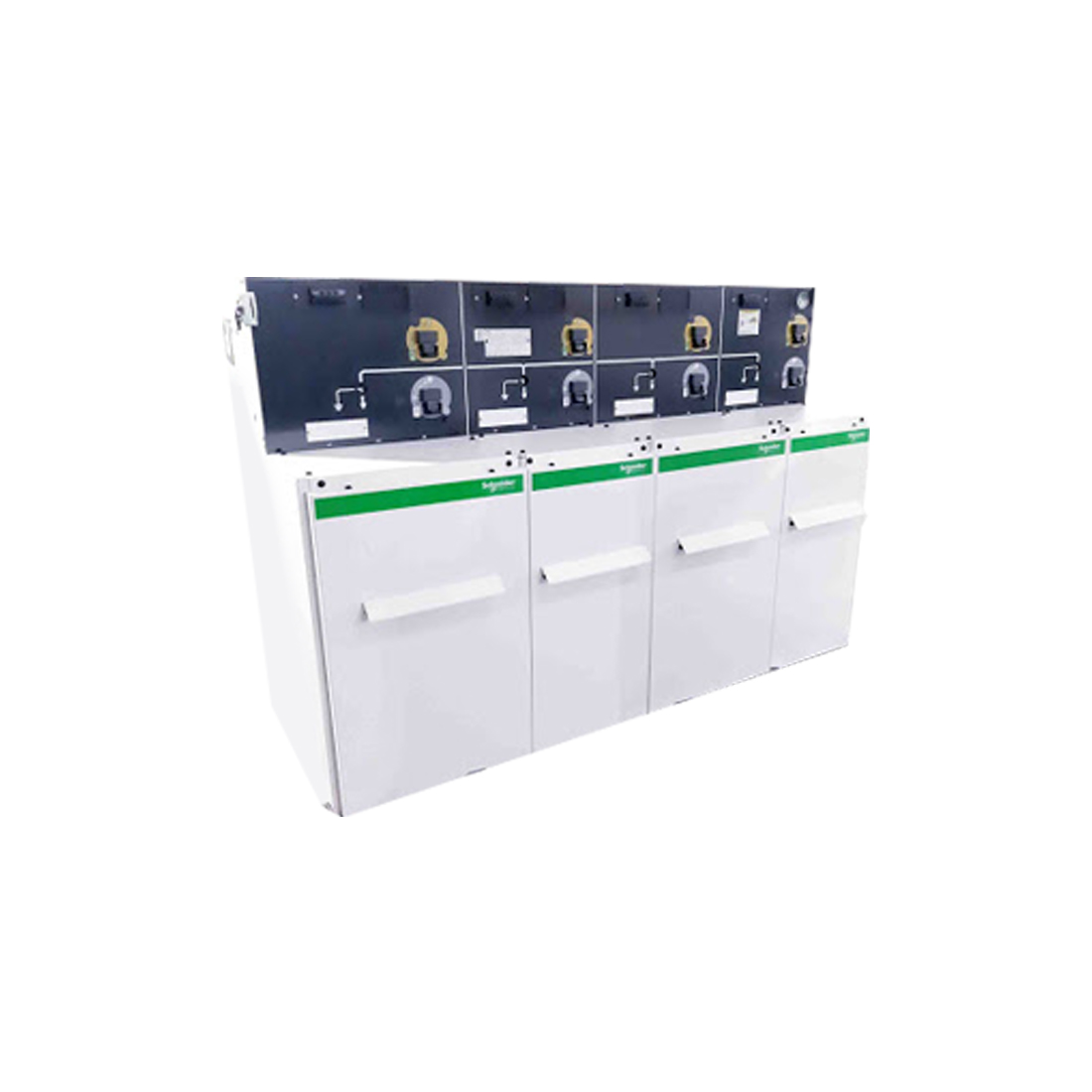

Компактное распред. устройство RM6, SE, GCR_RM6_PTO_01, 630А 6-20кВ 20кА IP67 RE-BIBI

Описание

Компактное распред. устройство RM6, SE, GCR_RM6_PTO_01, 630А 6-20кВ 20кА IP67 RE-BIBI

Компактное распред. устройство RM6 SE GCR_RM6_01_PTO 630А 6-20кВ 20кА IP67 RE-BIBI

Комплектная распределительная ячейка RM6 представляет собой герметичный модуль среднего напряжения, предназначенный для приема, распределения и защиты электрических сетей 6–20 кВ. Ячейка выполнена в герметичном металлическом корпусе, заполненном элегазом (SF₆), что обеспечивает высокий уровень изоляции и долговечности. Конструкция типа RE-BIBI включает комбинацию функциональных блоков: выключатель нагрузки, разъединители, заземляющие ножи, обеспечивая полную безопасность и надежность эксплуатации.

RM6 используется в распределительных подстанциях, промышленных сетях, жилых комплексах и энергетических объектах. Отличается компактными габаритами, модульностью и отсутствием необходимости в обслуживании на протяжении всего срока службы.

Особенности:

Полностью герметичная система — отсутствие обслуживания.

Возможность модульного наращивания схем.

Высокая надежность и безопасность персонала.

Визуальная индикация положения коммутационных аппаратов.

Возможность установки электроприводов и дистанционного управления.

Основные характеристики

Тип устройства: Комплектная распределительная ячейка RM6

Производитель: Schneider Electric

Номинальный ток: 630 А

Номинальное напряжение: 6–20 кВ

Номинальная отключающая способность: 20 кА

Степень защиты: IP67

Тип изоляции: SF₆ (элегаз)

Тип исполнения: RE-BIBI (4 функциональные ячейки комбинированная схема с выключателем нагрузки и двумя секциями)

Назначение: Коммутация, защита и распределение электрической энергии

Класс герметичности: Полностью герметичный бак, не требующий обслуживания

Тип привода: Ручной (механический) привод PTO

Материал корпуса: Нержавеющая сталь, газонепроницаемая сварная конструкция

Номинальное давление SF₆: согласно IEC 62271-200

Механическая износостойкость: до 10 000 циклов

Температурный диапазон эксплуатации: от -25 °C до +55 °C

Условия установки: Внутренняя и наружная установка

Соответствие стандартам: IEC 62271-200, IEC 62271-102, IEC 62271-105
