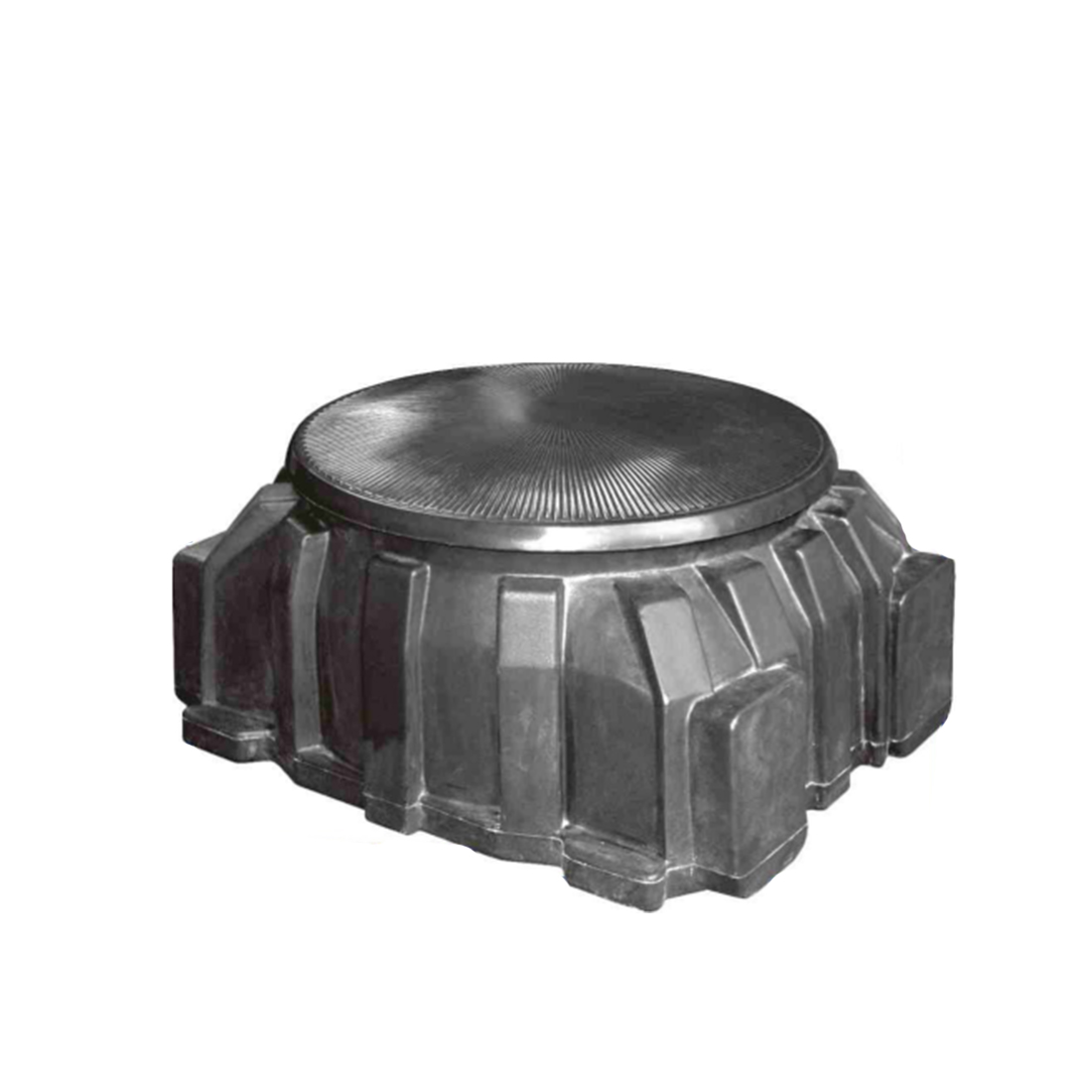

КОЛОДЕЦ ОПЕРАТИВНОГО ДОСТУПА КОД
Колодцы оперативного доступа КОД предназначены для защиты оптических муфт и запасов кабеля, устанавливаемых в местах
стыковки рабочих длин оптико-волоконного кабеля.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• Колодцы КОД обеспечивают размещение и хранение оптических муфт и технологического запаса кабеля в
соответствии с требуемыми ими технологическими параметрами;
• Защита оптических муфт и технологических запас оптико-волоконного кабеля от механических
воздействий окружающих грунтов и ручного инструмента, используемого при вскрытии грунта для ремонтных
работ;
• Колодцы КОД предназначены для размещения одной разветвительной или до двух соединительных
оптических муфт тупикового типа с размерами до 250х250х600 мм каждая, технологического запаса оптического
кабеля длинной до 15 м с каждой соединяемой стороны и наименьшим допустимым радиусом изгиба 450 мм,
технологического запаса проводников для КИПа длинной до 15 мкаждый.
• Колодец изготовлен из полиэтилена;
• Класс защиты IP65.
• Колодцы обеспечивают механическую прочность, выдерживая нагрузку 140 кН.

КОМПЛЕКТНОСТЬ
В комплект поставки колодца КОД входит:
– Корпус камеры;
– Крышка камеры;
– Силовой элемент для крышки колодца;
По согласованию с Потребителем возможна индивидуальная комплектация изделия.
Согласно стандартам предприятия-изготовителя колодцы поставляются упакованными в полиэтиленовую
пленку.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
– При выполнении работ по монтажу колодцев КОД следует руководствоваться «Правилами по охране труда на
кабельных линиях связи и проводного вещания 1995г.»;
– Колодцы относятся к группе материалов, поддерживающих горение. Не склонны к тепловому возгоранию;
– Способность взрываться и гореть при взаимодействии с водой, кислородом и другими веществами отсутствует;
– При возникновении пожара используют стандартные средства тушения: распыленную воду, песок, кошму,
углекислотные или пенные огнетушители
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
– Изделие не содержит в своём составе материалов, опасных для жизни и здоровья человека и вредных для
окружающей среды, и не требует специальных мер предосторожности при транспортировании и хранении;
– Колодец изготовлен из полиэтилена;
– Возможна вторичная переработка материала.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

– Транспортировка колодцев КОД должна производится железнодорожным, автомобильным, водным и
воздушным транспортом в соответствии с правилами перевозки грузов, действующими на каждом виде
транспорта. Размещение и крепление груза должно соответствовать утвержденным соответствующими органами
Техническим условиям погрузки и крепления грузов на используемом транспортном средстве;
– Колодцы КОД должны храниться в упакованном виде в помещениях или под навесами при температуре от
о о
-20 до +65 С. Допускается укладка колодцев при хранении один на другой в нормальном положении;
– Допускается кратковременное хранение на открытом воздухе колодцев КОД, укрытых брезентом или иным
защищающим от воздействия прямых солнечных лучей материалом, при принятии мер : против попадания воды во
внутренние полости камер, – при отрицательных уличных температурах;
– При хранении колодцев КОД следует соблюдать противопожарные меры, предусмотренные при хранении
изделий из материалов, поддерживающих горение;
– Не следует хранить колодцы КОД вблизи источников тепла, способных вызвать деформацию изделий.-
Условия транспортирования и хранения изделий в части воздействия климатических факторов внешней среды
должны соответствовать группе 5 по ГОСТ 15150-69;
– При покупке, транспортирования, разгрузке и других перемещениях не допускается сбрасывать колодцы с
какой-либо высоты, следует предохранять их от ударов и деформации При использовании погрузочной техники
следует использовать только текстильные стропы.

ПРАВИЛА УСТАНОВКИ ИЗДЕЛИЙ
– В сухих грунтах с уровнем грунтовых вод ниже глубины промерзания изделие устанавливаются в котловане;
– В глинистых и песчаных мокрых грунтах с высоким уровнем грунтовых вод рекомендуется установка изделий на
поверхности грунта на 20 см выше уровня грунтовых вод с последующей обваловкой. На заболоченных грунтах
необходимо сооружать основания с заменой слабого грунта. В местах возможного всплытия под воздействием воды
или промерзания грунта следует использовать заполнение изделия гладким щебнем, песком;
– Запрещается установка изделий в условиях ливневых паводков;
– В случае попадании воды в котлован рекомендуется откачать или отвести воду;
– В случае если, котлован вырыт в грунте, содержащем валуны, щебень, шлак, битое стекло, строительный мусор
и другие твердые включения, необходимо произвести отсыпку дна котлована песком или мягкой землей толщиной
от 50 до 100 мм. Промежуток между боковыми стенками котлована и изделия должен засыпаться мягкой землей
или песком с последующим уплотнением;
– Для предотвращения осыпания траншей, заполнения её водой или снегом и смерзания грунта отвала, следует
устанавливать колодец КОД, как правило, сразу же после готовности и производить его обсыпку грунтом;
– При нахождении места закладки колодца КОД в местах возможного передвижения транспортных средств
рекомендуется его заполнение гладким щебнем мелко фракцией или сухим песком. Первоначальная засыпка
колодца КОД в котлованах должна производиться слоем толщиной не менее 100 мм мягкой земли, не содержащей
твердых включений. Окончательную засыпку траншеи рекомендуется производить ранее вынутым местным
грунтом с послойной утрамбовкой грунта с коэффициентом уплотнения 0,98;
– При расположении изделия около железнодорожных путей или автодорог расстояние от них до места
установки изделия должно быть не менее одного метра (при возможности рекомендуется расстояние 2,5 метра).
При наличии в придорожной зоне прослойки гео-текстиля или других защитных слоёв, их следует восстановить в
месте установки изделия;
– Следует избегать установки изделий на расстоянии менее 0,5 метров от силового кабеля. В стеснённых
условиях для кабеля до 35 кВ допускается установка изделий на расстоянии не менее 0,15 метров с установкой
между камерой и кабелем разделительной защиты кабеля из плит или трубы изготовленных из асбестоцемента,
бетона или железобетона;
– Не рекомендуется устанавливать изделия на расстоянии менее 10 метров от опор воздушных линий
высоковольтных передач;
– При установке изделий около теплопроводов, необходимо обеспечить теплоизоляцию, гарантирующую
соблюдение температурного режима эксплуатации оптических муфт и кабелей.
– В зоне зелёных насаждений изделия следует, как правило, устанавливать не ближе двух метров к стволам
деревьев.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– Изделия предназначены для эксплуатации в условиях температур от -50 до +60 согласно настоящему
Техническому описанию;
– Изготовитель снимает с себя гарантийные обстоятельства, если использование изделия не соответствует назначению.
ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
– Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации и
настоящим ТУ при соблюдении условий транспортировки, хранения и эксплуатации изделий;
– Срок службы составляет 50 лет;
– Гарантийный срок эксплуатации 24 месяца, с момента отгрузки со склада предприятия изготовителя.
