Кабель оптоволоконный ИК/Д2-Т-А1-1.2 кН

Описание

Кабель оптоволоконный, Интегра,ИК/Д2-Т-А1-1.2 кН, плоский, пруток 1,7 мм, предназначены для подвеса на опорах линий связи, между зданиями и сооружениями.

Кабель оптоволоконный ИК/Д2-Т-А1-1.2 кН
Назначение:
Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Подвесной плоский оптический дроп-кабель активно применяется для построения сетей связи в качестве кабеля последней мили. Он подвешивается на опорах освещения, линий связи, линий электропередач, между зданиями и сооружениями. Актуальность этого кабеля обусловлена следующими моментами: простота разделки кабеля, оперативность и удобство монтажа; полностью диэлектрическая конструкция кабеля; относительно невысокая стоимость кабеля и соответствующей арматуры.
В то же время, в определенных условиях подвеса проявляются и недостатки такой конструкции кабеля. В условиях сильных порывов ветра плоская конструкция кабеля становится «парусом», что приводит к резким рывкам кабеля. В качестве натяжной арматуры, в большинстве случаев, применяются зажимы типа ODWAC-22 различных производителей. Их особенностью является относительно небольшая площадь контакта кабеля с зажимом, что при резких рывках кабеля приводит к срыву оболочки кабеля зажимом. Так, для наиболее популярного типо размера кабеля 3,2х6,9 мм с силовыми элементами в виде стеклопластиковых прутков диаметром 1,7 мм срыв оболочки кабеля в зажиме происходит при растягивающих нагрузках около 1,2 кН несмотря на то, что сам кабель имеет механическую прочность на разрыв порядка 3 кН. В значительной степени уйти от этой проблемы позволяет использование в кабеле стеклопластиковых прутков с подклеивающим слоем. Испытания в лабораторных условиях показывают, что усилие срыва оболочки в системе «кабель-зажим» значительно возрастает и достигает порядка 2,4 кН. При этом в большинстве случаев происходит разрушение зажима (как правило обрыв петли) при сохранении работоспособности кабеля.
Применение такого решения позволяет значительно повысить надежность работы сетей связи, построенных на основе использования подвесных плоских дроп-кабелей.

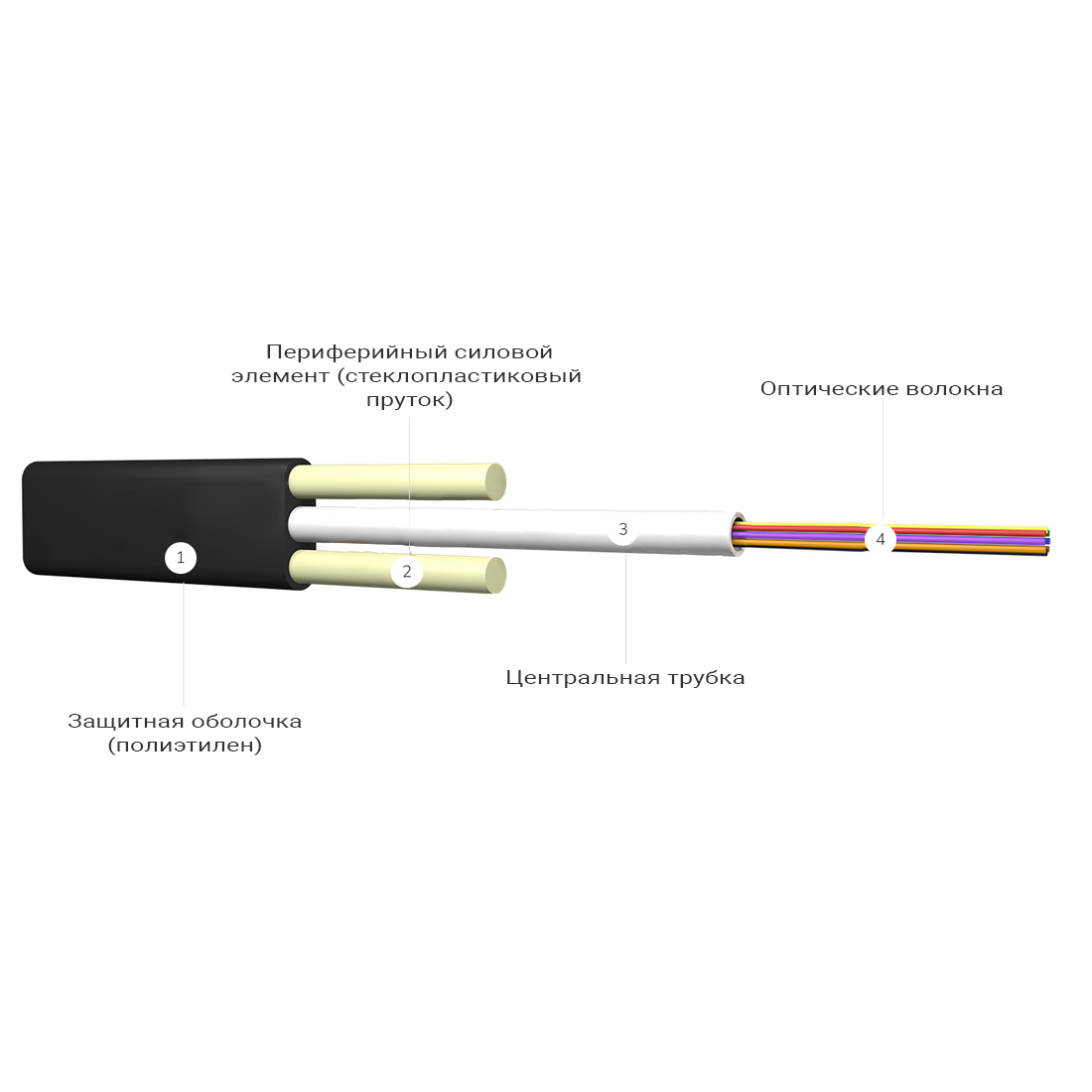

Описание конструкции:
Сердечник – центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Силовые элементы – стеклопластиковый пруток.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 60 до +70 °С.
Температурный диапазон монтажа – от минус 20 до +50 °С.
Температурный диапазон эксплуатации – от минус 60 до +70 °С.
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие – 1,2 кН.
Статическое растягивающее усилие – 0,5 кН.
Раздавливающее усилие – 0,3 кН/см.
Удар – 5 Дж.
Стеклопластиковый пруток -1,7 мм.
Протекание воды – Нет.
Вес 1 километра кабеля – 27,8 кг .
Строительная длина – 6 км .
Наружный диаметр/габариты – 3,2/7,3 мм.
Стандарт оптического волокна – G.652D.
Пролеты- зона 2/2 – 75м, зона 3/3 – 50 м.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм – 0.22/0.36.
