Кабель оптоволоконный ИКБнг(А)-HF-Т-В8-6.0 кН

Описание

Кабель оптоволоконный, Интегра, ИКБнг(А)-HF-Т-В8-6.0, предназначен для прокладки в грунт и канализацию в негорючей оболочке при групповой прокладке с броней из круглых стальных оцинкованных проволок, многомод.

Кабель оптоволоконный ИКБнг(А)-HF-Т-В8-6.0 кН

Оптический кабель типа ИКБ, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах, кроме подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам, а также во внутренних электроустановках, а также в зданиях с массовым пребыванием людей, кроме с многофункциональных высотных зданиях и зданиях комплексах.

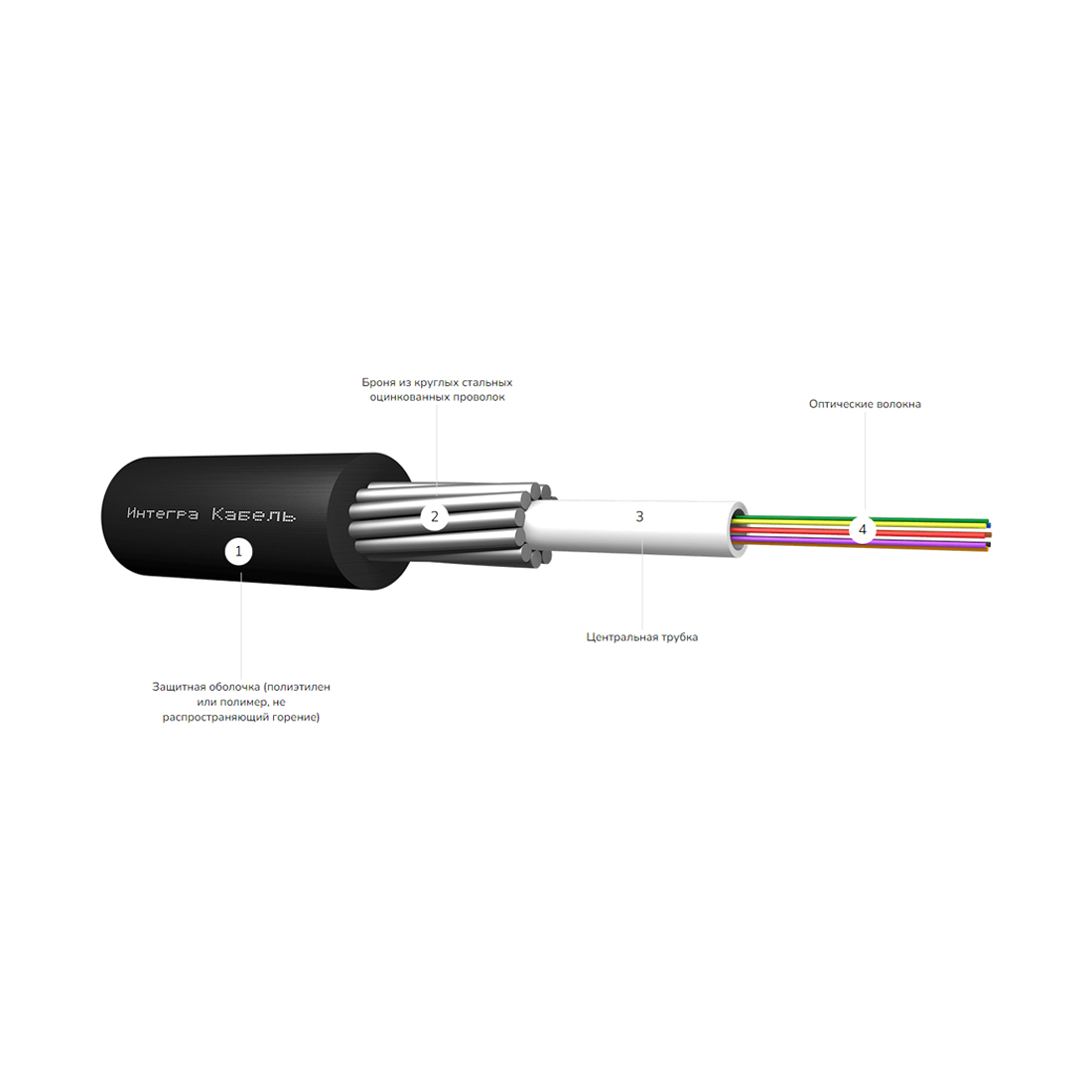

Описание конструкции:
Сердечник – центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Бронепокров – повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова – гидрофобный заполнитель.
Наружная полимерная оболочка из материала не распространяющего горения не выделяющего галогенов.

Параметры кабеля:
Температурный диапазон хранения и перевозки – От минус 40 до +50 °С
Температурный диапазон монтажа – От минус 10 до +50 °С
Температурный диапазон эксплуатации – От минус 40 до +50 °С
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С
Динамическое растягивающее усилие – 6.0 кН
Статическое растягивающее усилие – 5.0 кН
Раздавливающее усил – 0.4 кН/см
Удар – 10 Дж
Протекание воды – нет
Вес 1 километра кабеля – 132 кг
Строительная длина – до 6 км
Наружный диаметр/габариты – 8,4 мм
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 850 нм / 1300 нм – 3.0/0.8
