Кабель оптоволоконный, Интегра, ИКБ-Т-А4-8 кН, предназначен для прокладки в грунт на основе центральной трубки.

Описание

Кабель оптоволоконный, Интегра, ИКБ-Т-А4-8 кН, предназначен для прокладки в грунт на основе центральной трубки.

Кабель оптоволоконный ИКБ-Т-А4-8 кН
Назначение:
Оптический кабель типа ИКБ-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

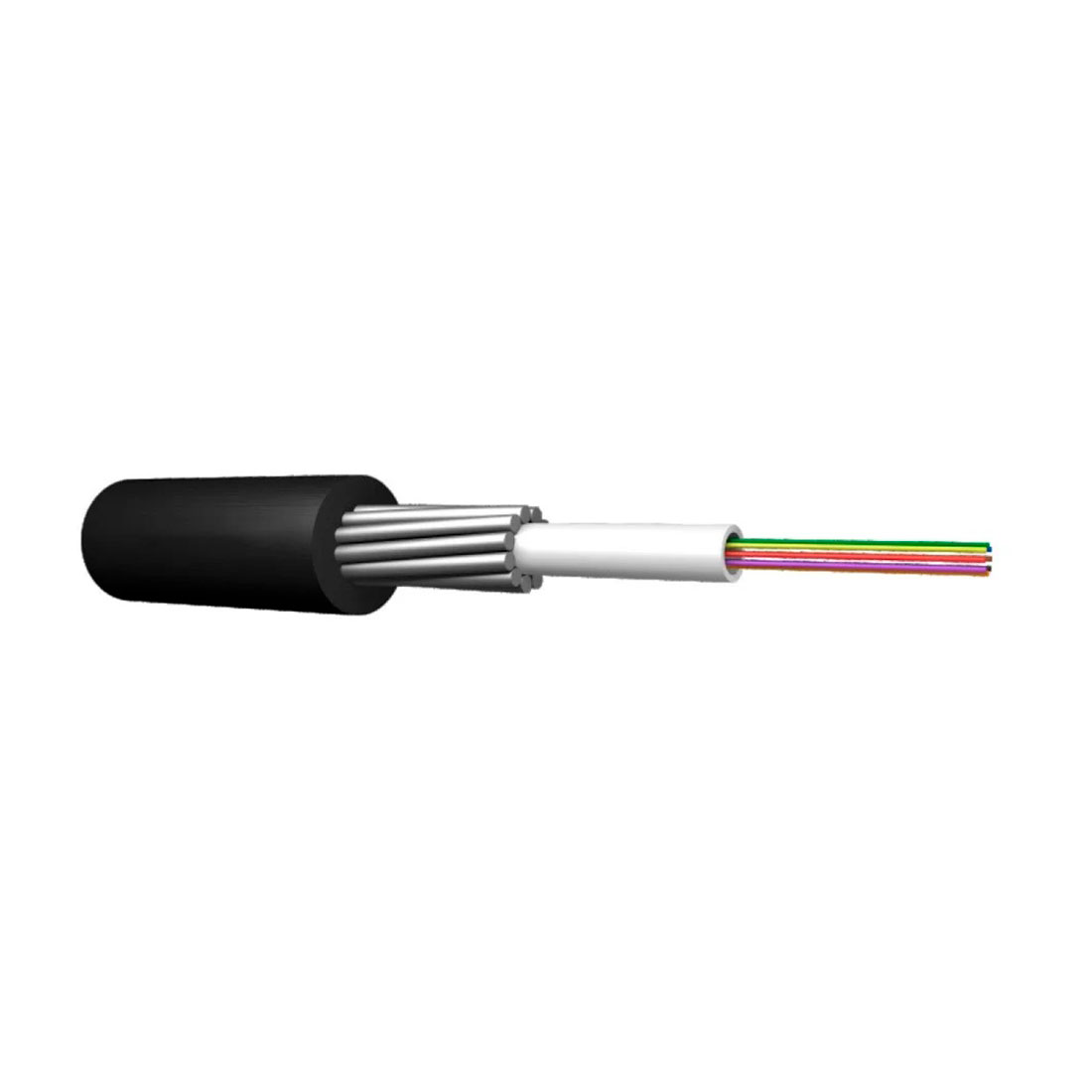

Описание конструкции:
Сердечник – центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Бронепокров – повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова – гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 40 до +50 °С.
Температурный диапазон монтажа – от минус 20 до +50 °С.
Температурный диапазон эксплуатации – от минус 40 до +50 °С.
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие – 8 кН.
Статическое растягивающее усилие – 8 кН.
Раздавливающее усилие – 0,4 кН/см.
Удар – 10 Дж.
Протекание воды – Нет.
Вес 1 километра кабеля – 153 кг .
Строительная длина – 6 км .
Наружный диаметр/габариты – 6,6 мм.
Стандарт оптического волокна – G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм – 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
