Кабель оптоволоконный ИКБ-М4П-М12-10,0 кН

Описание

Кабель оптоволоконный, Интегра, ИКБ-М4П-М12-10,0 кН, предназначен для прокладки в грунт в модульной констукций, многомодовый

Кабель оптоволоконный ИКБ-М4П-М12-10,0 кН

Назначение:
Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах, кроме подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

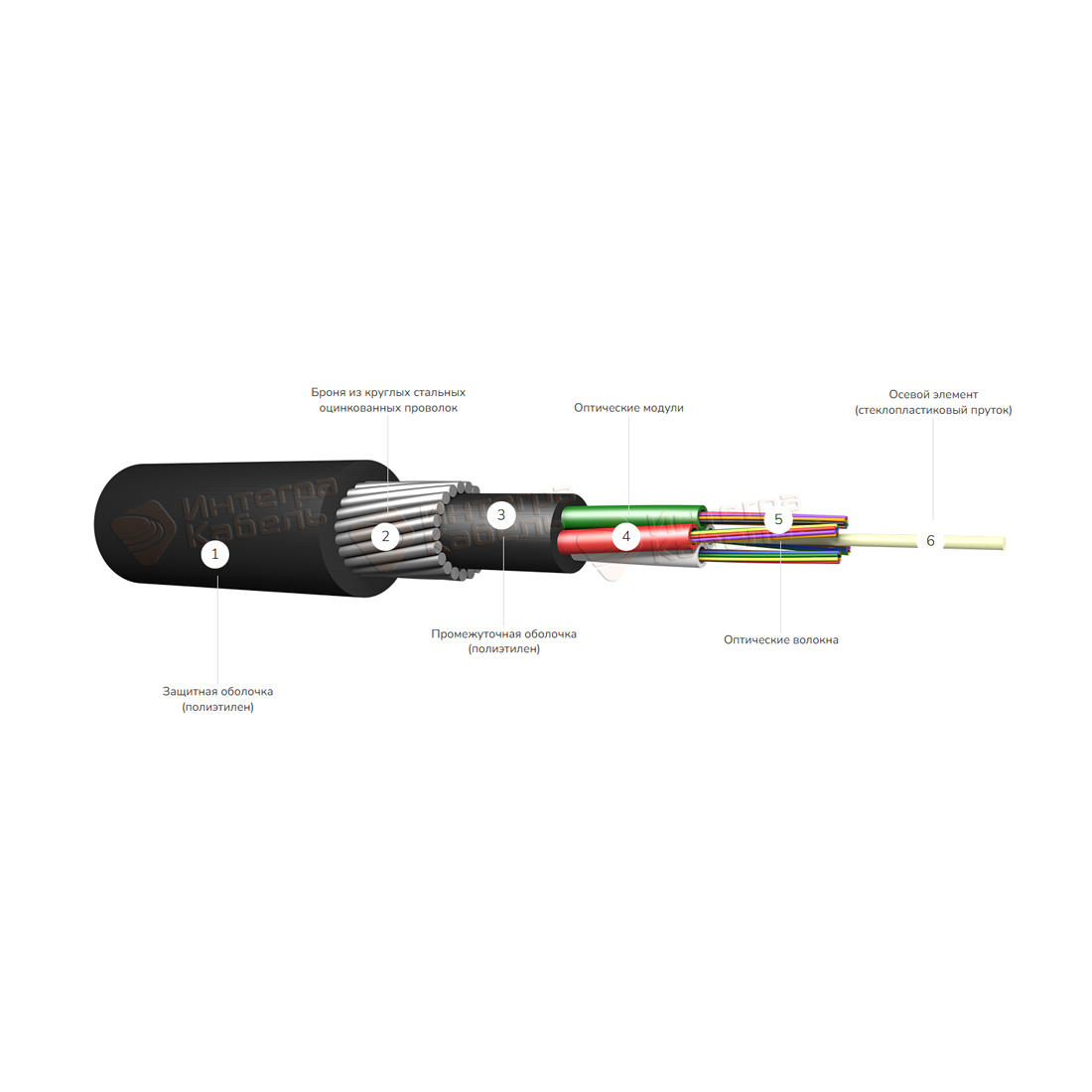

Описание конструкции:
Сердечник – повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) – стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Гидроизоляция сердечника – гидрофобный заполнитель.
Обмотка сердечника – полиэстеровые нити.
Промежуточная полимерная оболочка.
Бронепокров – повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова – гидрофобный заполнитель.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 60 до +70 °С.
Температурный диапазон монтажа – от минус 30 до +50 °С.
Температурный диапазон эксплуатации – от минус 60 до +70 °С.
Минимальный радиус изгиба – не менее 20 диаметров кабеля
Допустимое растягивающее усилие – 10 кН.
Раздавливающее усилие – 0,7 кН/см.
Удар – 10 Дж.
Протекание воды – Нет.
Вес 1 километра кабеля – 247 кг .
Строительная длина – до 6 км .
Наружный диаметр/габариты – 12,8 мм.
Стандарт оптического волокна – ITU-T G.651.1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 850 нм / 1300 нм – 3.0/0.7.
