Кабель оптоволоконный ИК-М4П-А48-2.7кН

Описание

Кабель оптоволоконный, Интегра, ИК-М4П-А48-2.7кН, модульной конструкции, для прокладки в защитных пластмассовых трубах (ЗПТ), в том числе методом пневмопрокладки

Кабель оптоволоконный ИК-М4П-А48-2.7кН
Назначение:
Оптический кабель типа ИК-, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется для прокладки в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах (ЗПТ), в том числе методом пневмопрокладки.
Укладка волоконно-оптического кабеля в трубы может осуществляться ручным способом, механизированным или методом пневмозадувки. Последний метод пользуется все большей популярностью, поскольку он более удобен, экономичен и требует меньше затрат времени по сравнению с остальными. Он особенно актуален при прокладке кабеля большой длины. При помощи специального оборудования для задувки оптического кабеля в пластмассовой трубе образуется сильный воздушный поток, позволяющий кабелю находиться в подвешенном состоянии, исключая его трение об внутренние края. Метод пневматической задувки кабеля позволяет укладывать магистральные линии длиной до 2 километров.

Мы рекомендуем купить оптический кабель для пневмозадувки стандартной конструкции, которая состоит из:
центрального силового элемента, выполненного из стеклопластикового гибкого прутка;
оптическое волокно в специальной прочной оболочке;
наружной защитной оболочке из полиэтилена высокой плотности.
Такой вид кабеля отличается минимальным весом и доступной ценой, при этом имеет длительный срок эксплуатации не менее 25 лет.

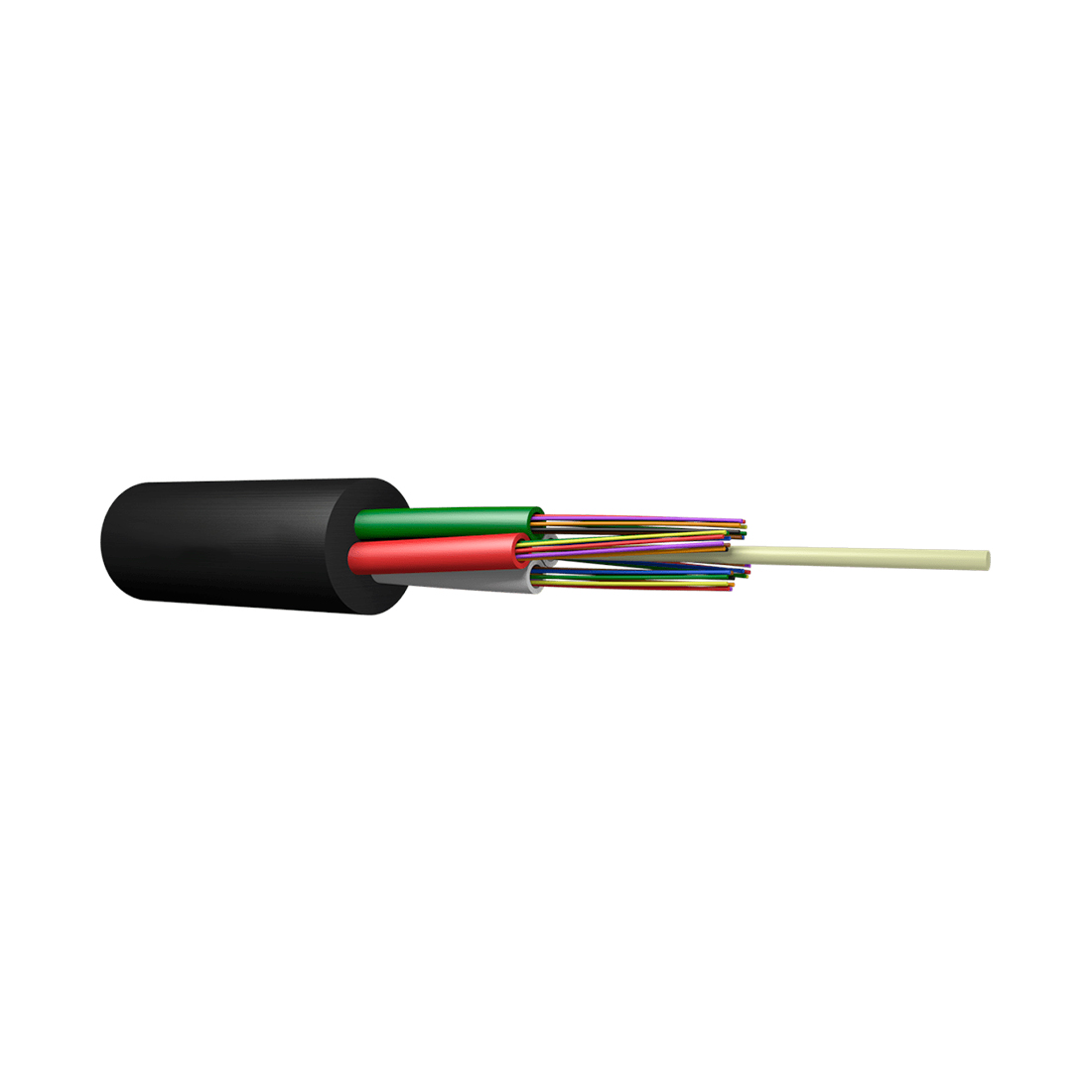

Описание конструкции:
Сердечник – повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) – стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ – внутримодульный заполнитель.
Гидроизоляция сердечника – гидрофобный заполнитель.
Обёртка скрутки – ПЭТ лента.
Обмотка сердечника – полиэстеровые нити.
Дополнительные элементы – усиливающие стеклонити.
Наружная полимерная оболочка..
Параметры кабеля:
Температурный диапазон хранения и перевозки – от минус 40 до +50 °С.
Температурный диапазон монтажа – от минус 20 до +50 °С.
Температурный диапазон эксплуатации – от минус 40 до +50 °С.
Минимальный радиус изгиба – 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие – 2,7 кН.
Статическое растягивающее усилие – 1,36 кН.
Раздавливающее усилие – 0,2 кН/см.
Удар – 5 Дж.
Протекание воды – Нет.
Вес 1 километра кабеля – 63 кг .
Строительная длина – 6 км .
Наружный диаметр/габариты – 8,4 мм.
Стандарт оптического волокна – G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм – 0.22/0.36.
