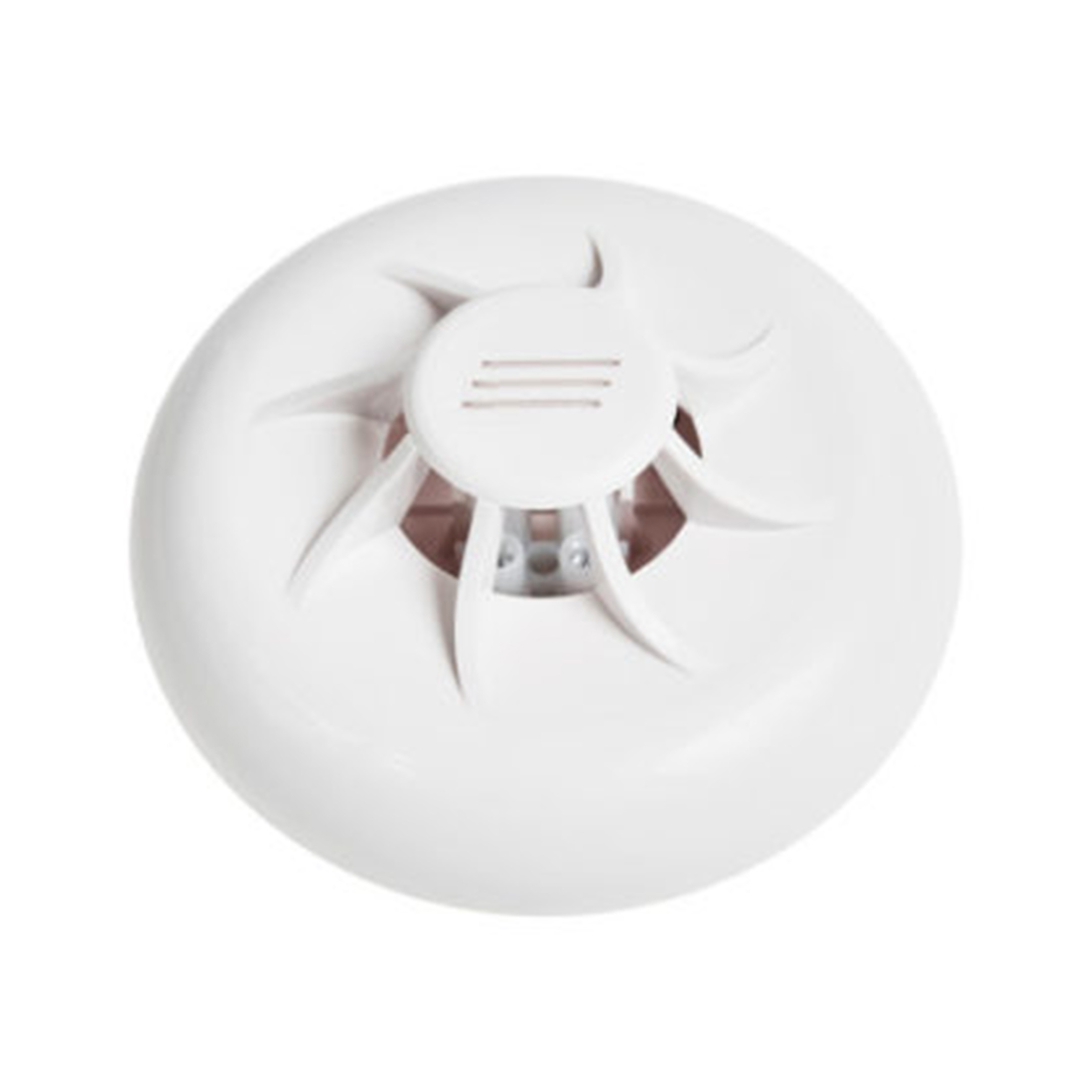

Извещатель пожарный Комплектстройсервис ИП 103-5/4-А3 (без светодиода)

Описание

Извещатель пожарный, Комплектстройсервис, ИП 103-5/4-А3 (без светодиода), тепловой

Извещатель пожарный Комплектстройсервис ИП 103-5/4-А3 без светодиода

ИП 103-5/4-А3 без светодиода — пожарный тепловой извещатель,
предназначенный для работы в закрытых помещениях стационарных объектов. Устройство
применяется для обнаружения очагов загораний, сопровождающихся выделением тепла,
и передачи сигнала в шлейф приемно-контрольного прибора пожарной или
охранно-пожарной сигнализации.

Извещатель рассчитан на непрерывную круглосуточную работу. Исполнение
ИП 103-5/4-А3 без светодиода соответствует условному обозначению ИП 103-5/4-А3••,
имеет нормально-разомкнутые контакты и температуру срабатывания от 64 до 76 °C.

Назначение

ИП 103-5/4-А3 применяется для контроля повышения температуры в защищаемом помещении.
При достижении установленного температурного порога извещатель изменяет состояние
контактов, что фиксируется приемно-контрольным прибором как пожарное извещение.

Особенности

Пожарный тепловой извещатель.
Предназначен для закрытых помещений стационарных объектов.
Обнаруживает очаги загораний, сопровождающиеся выделением тепла.
Исполнение без светодиодного индикатора.
Нормально-разомкнутые контакты.
Температура срабатывания — от 64 до 76 °C.
Подключение к шлейфу приемно-контрольного прибора.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP20.
Срок службы — не менее 10 лет.

Принцип работы

Извещатель реагирует на повышение температуры в зоне установки. При достижении
температуры срабатывания происходит срабатывание термочувствительного элемента
и изменение состояния контактов извещателя. Сигнал передается в шлейф
приемно-контрольного прибора пожарной или охранно-пожарной сигнализации.

Технические характеристики

Модель
ИП 103-5/4-А3 без светодиода

Условное обозначение по паспорту
ИП 103-5/4-А3••

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель пожарный тепловой

Назначение
обнаружение очагов загораний, сопровождающихся выделением тепла

Область применения
закрытые помещения стационарных объектов

Исполнение
без светодиодного индикатора

Температура срабатывания
от 64 до 76 °C

Вид контактов
нормально-разомкнутые

Цвет маркировочной точки
черный

Степень защиты оболочки
IP20

Допустимая пониженная температура
-40 °C

Относительная влажность
до 93 % при температуре +40 °C без конденсации влаги

Ток через замкнутые контакты
не более 30 мА

Напряжение постоянного тока на контактах
не более 30 В

Электрическое сопротивление изоляции
не менее 20 МОм

Масса извещателя
не более 50 г

Габаритные размеры
Ø80 мм, высота не более 33 мм

Крепежные отверстия
2 отверстия Ø3,5 мм

Межосевое расстояние крепежных отверстий
60±1 мм

Режим работы
непрерывный, круглосуточный

Срок службы
не менее 10 лет

Гарантийный срок эксплуатации
5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки изготовителем

Монтаж

Монтаж извещателя выполняется в соответствии с нормативно-технической документацией
на монтаж, испытания и сдачу в эксплуатацию установок пожарной и охранно-пожарной
сигнализации. Для установки необходимо определить место монтажа, снять крышку
извещателя, закрепить основание на выбранном месте с помощью шурупов и подключить
шлейф приемно-контрольного прибора к клеммной колодке, расположенной на плате
извещателя, предварительно обесточив шлейф сигнализации.

Извещатель предназначен для помещений с отсутствием агрессивной среды, прямого
воздействия брызг и воды. В процессе эксплуатации устройство не требует технического
обслуживания, при этом необходимо исключить попадание посторонних предметов и
материалов на поверхность термочувствительного датчика.

Краткое описание

Комплектстройсервис ИП 103-5/4-А3 без светодиода — пожарный тепловой извещатель
с нормально-разомкнутыми контактами и температурой срабатывания от 64 до 76 °C.
Предназначен для обнаружения загораний, сопровождающихся выделением тепла, в
закрытых помещениях стационарных объектов. Извещатель подключается к шлейфу
приемно-контрольного прибора, рассчитан на круглосуточную работу и имеет степень
защиты IP20.
