Извещатель охранный, Комплектстройсервис, ИО 102-20 А2П (2)

Описание

Извещатель охранный, Комплектстройсервис, ИО 102-20 А2П (2)

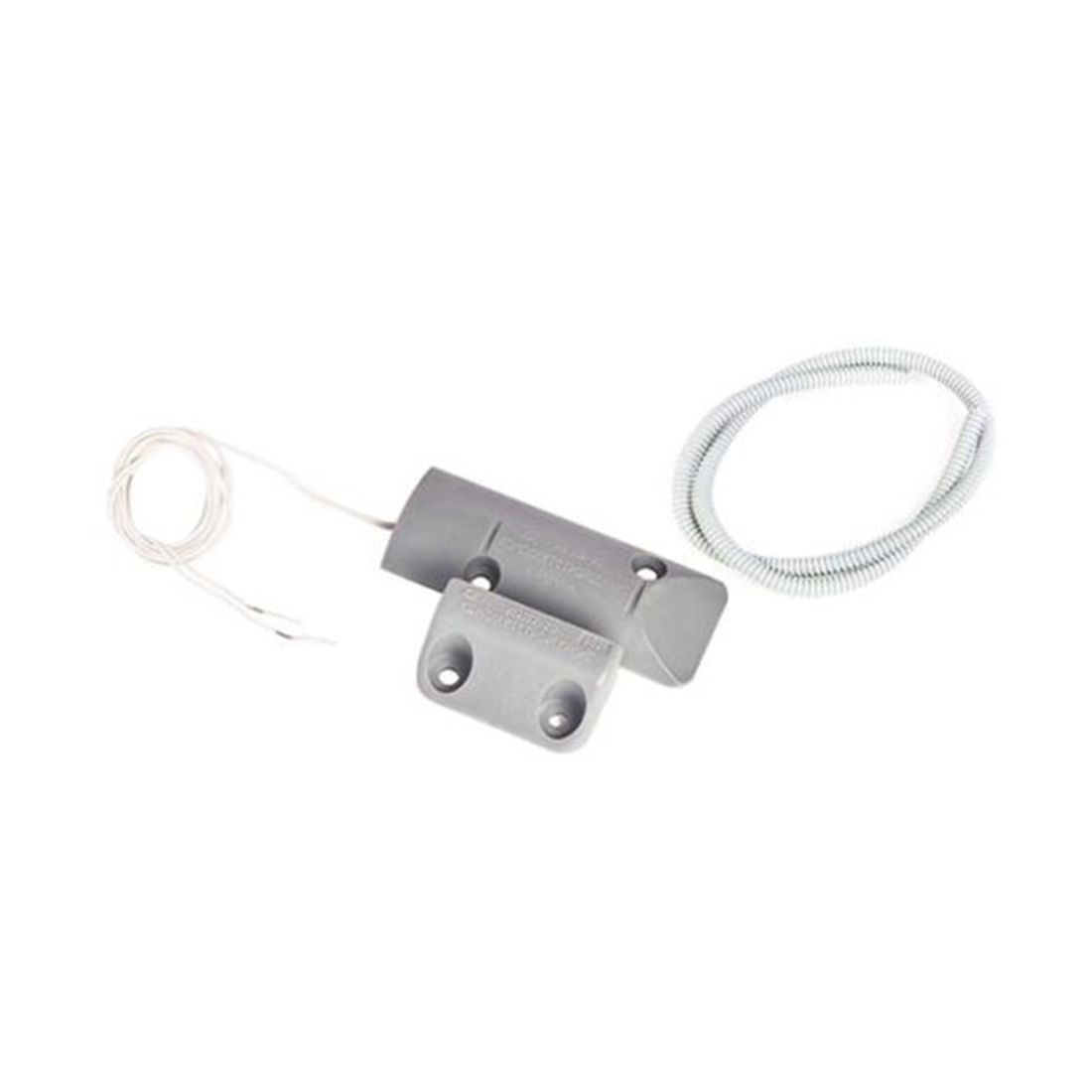

Извещатель охранный Комплектстройсервис ИО 102-20 А2П (2)

ИО 102-20 А2П (2) — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации. Устройство
используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров,
телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание
или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции,
а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие
аналогичные элементы. При изменении положения контролируемой конструкции извещатель
формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания
контактов геркона.

Назначение

ИО 102-20 А2П (2) применяется для контроля открывания или смещения ворот, дверей,
контейнеров, шкафов и других подвижных элементов строительных конструкций. Модель
подходит для объектов, где требуется контроль крупных подвижных конструкций и защита
соединительных проводов пластмассовым гофрорукавом.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
Подходит для магнитопроводящих и магнитонепроводящих оснований.
Пластмассовый корпус исполнительного и задающего блоков.
Исполнение А2П — корпус типа А, геркон с двумя контактами.
Исполнение «(2)» — комплектация пластмассовым гофрорукавом.
Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
Формирование тревожного извещения путем размыкания контактов геркона.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP44.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом.
Исполнительный блок устанавливается на неподвижной части контролируемой конструкции,
а задающий блок — на подвижной части. При открывании или смещении контролируемого
элемента расстояние между блоками изменяется, контакты геркона размыкаются, и в шлейф
приемно-контрольного прибора передается извещение о тревоге.

Технические характеристики

Модель
ИО 102-20 А2П (2)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
контроль открывания или смещения конструктивных элементов зданий и сооружений

Область применения
гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции

Контролируемые основания
магнитопроводящие и магнитонепроводящие конструкции

Конструкция
исполнительный блок и задающий блок

Исполнительный блок
геркон в пластмассовом корпусе

Задающий блок
магнит в пластмассовом корпусе

Тип корпуса
тип А, корпус по рисунку 1 паспорта

Тип геркона
с двумя контактами

Гофрорукав
пластмассовый, длиной не менее 0,5 м

Длина выводов
не менее 0,6 м

Расстояние выдачи сигнала «Тревога» на магнитопроводящем основании
не более 65 мм

Расстояние восстановления в «Дежурный режим» на магнитопроводящем основании
не менее 30 мм

Расстояние выдачи сигнала «Тревога» на магнитонепроводящем основании
не более 80 мм

Расстояние восстановления в «Дежурный режим» на магнитонепроводящем основании
не менее 45 мм

Рабочий ток коммутации
от 0,01 до 0,05 А

Рабочее напряжение коммутации
от 10 до 50 В

Минимальный коммутируемый ток
0,001 А

Максимальный коммутируемый ток
0,5 А

Минимальное коммутируемое напряжение
0,02 В

Максимальное коммутируемое напряжение
72 В

Максимальная коммутируемая мощность
10 Вт

Сопротивление замкнутых контактов
не более 0,5 Ом

Количество срабатываний
106

Рабочая температура
от -50 до +50 °C

Относительная влажность
до 98 % при температуре +35 °C без конденсации влаги

Степень защиты оболочки
IP44

Климатическое исполнение
О2 по ГОСТ 15150

Режим работы
непрерывный, круглосуточный

Средний срок службы
не менее 8 лет

Гарантийный срок эксплуатации
5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки изготовителем

Масса извещателя
не более 155 г

Диаметр крепежных отверстий
5,5 мм

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной
документации для систем охранной, пожарной и охранно-пожарной сигнализации.
Задающий блок устанавливается на подвижной части контролируемой поверхности,
исполнительный блок — на неподвижной части. При необходимости провода исполнительного
блока помещаются в пластмассовый гофрорукав из комплекта поставки.

Комплект поставки

Исполнительный блок — 1 шт.
Задающий блок — 1 шт.
Пластмассовый гофрорукав длиной не менее 0,5 м — 1 шт.
Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 А2П (2) — охранный магнитоконтактный извещатель
в пластмассовом корпусе с пластмассовым гофрорукавом. Предназначен для контроля
открывания или смещения ворот, контейнеров, шкафов и других металлических или
неметаллических конструкций. Извещатель рассчитан на круглосуточную работу,
имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.
