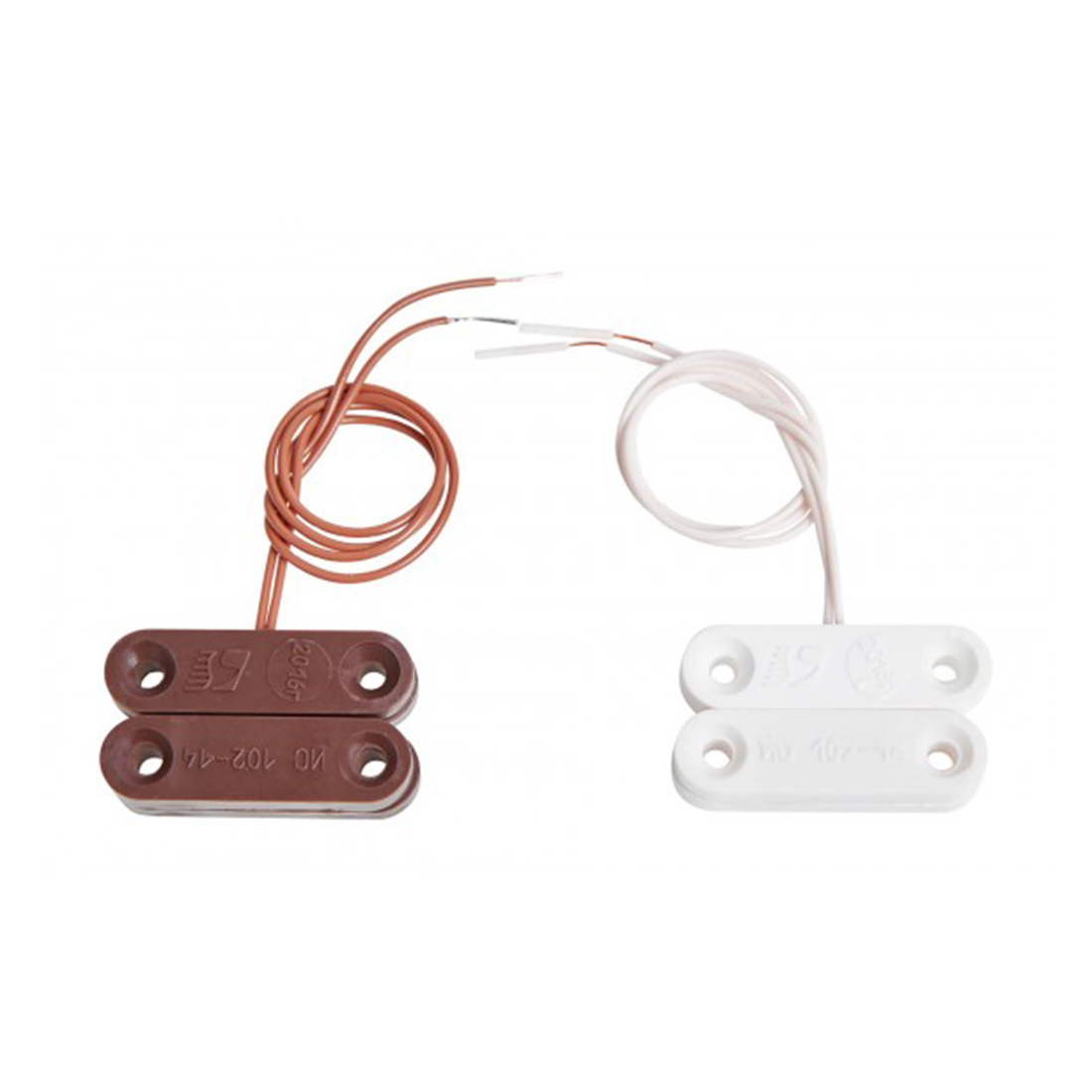

Извещатель охранный Комплектстройсервис ИО 102-14

ИО 102-14 — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации.
Устройство используется для блокировки дверных и оконных проемов, организации
устройств типа «ловушка», а также для контроля других конструктивных элементов
зданий и сооружений на открывание или смещение.

При изменении положения контролируемой конструкции извещатель формирует извещение
о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона.
Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный
прибор или концентратор.

Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других
подвижных элементов строительных конструкций. Модель предназначена для открытой
установки на поверхности охраняемой конструкции.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки дверных и оконных проемов.
Подходит для организации устройств типа «ловушка».
Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
Открытая установка на поверхности охраняемой конструкции.
Состоит из исполнительного блока и задающего блока.
Исполнительный блок выполнен в виде магнитоуправляемого датчика.
Задающий блок представляет собой управляющий магнит.
Пластмассовые корпуса прямоугольной формы.
Подключение к шлейфу сигнализации двумя многожильными проводами.
Полярность подключения значения не имеет.
Рассчитан на непрерывную круглосуточную работу.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты
исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния
между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование
извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга
вдоль наибольшей стороны составляет 3 мм.

Технические характеристики

Модель
ИО 102-14

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
контроль открывания или смещения дверей, окон и других конструктивных элементов

Тип установки
открытая установка на поверхности охраняемой конструкции

Конструкция
исполнительный блок и задающий блок

Исполнительный блок
магнитоуправляемый датчик

Задающий блок
управляющий магнит

Материал корпуса
пластмасса

Форма корпуса
близкая к прямоугольной

Подключение к шлейфу сигнализации
2 многожильных провода

Полярность подключения
значения не имеет

Состояние контактов при расстоянии 12 мм и менее
замкнуты

Состояние контактов при расстоянии 45 мм и более
разомкнуты

Максимально допустимое смещение блоков
3 мм

Минимальный коммутируемый ток
0,001 А

Максимальный коммутируемый ток
0,5 А

Минимальное коммутируемое напряжение
0,02 В

Максимальное коммутируемое напряжение постоянного тока
72 В

Максимальная коммутируемая мощность
10 Вт

Сопротивление при замкнутых контактах
не более 0,5 Ом

Сопротивление при разомкнутых контактах
не менее 200 кОм

Рабочая температура
от -50 до +50 °C

Относительная влажность
до 98 % при температуре +35 °C без конденсации влаги

Степень защиты оболочки
IP44

Режим работы
непрерывный, круглосуточный

Средний срок службы
не менее 8 лет

Масса датчика
не более 3,5 г

Масса управляющего магнита
не более 6,5 г

Монтаж

Управляющий магнит устанавливается на подвижной части контролируемой поверхности:
двери, оконной створке или аналогичном элементе. Датчик устанавливается вдоль линии
разъема контролируемых поверхностей параллельно задающему элементу. Крепление датчика
и управляющего магнита выполняется шурупами.

При установке на металлическую поверхность крепление выполняется на прокладках из
дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм.

Комплект поставки

Датчик — 1 шт.
Управляющий магнит — 1 шт.
Паспорт — 1 шт. на одну транспортную тару.

Краткое описание

Комплектстройсервис ИО 102-14 — малогабаритный охранный магнитоконтактный извещатель
для открытой установки. Предназначен для контроля дверных и оконных проемов, а также
других конструктивных элементов на открывание или смещение. Извещатель подключается
к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и
рассчитан на непрерывную круглосуточную эксплуатацию.
