Извещатель охранный, Комплектстройсервис, ИО 102-11 М (СМК-3М), охранный магнитоконтактный врезной (геркон)

Описание

Извещатель охранный, Комплектстройсервис, ИО 102-11 М (СМК-3М), охранный магнитоконтактный врезной (геркон)

Извещатель охранный Комплектстройсервис ИО 102-11М (СМК-3М)

ИО 102-11М (СМК-3М) — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем и комплексов охранной сигнализации.
Устройство используется для обнаружения несанкционированного открывания охраняемых
конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

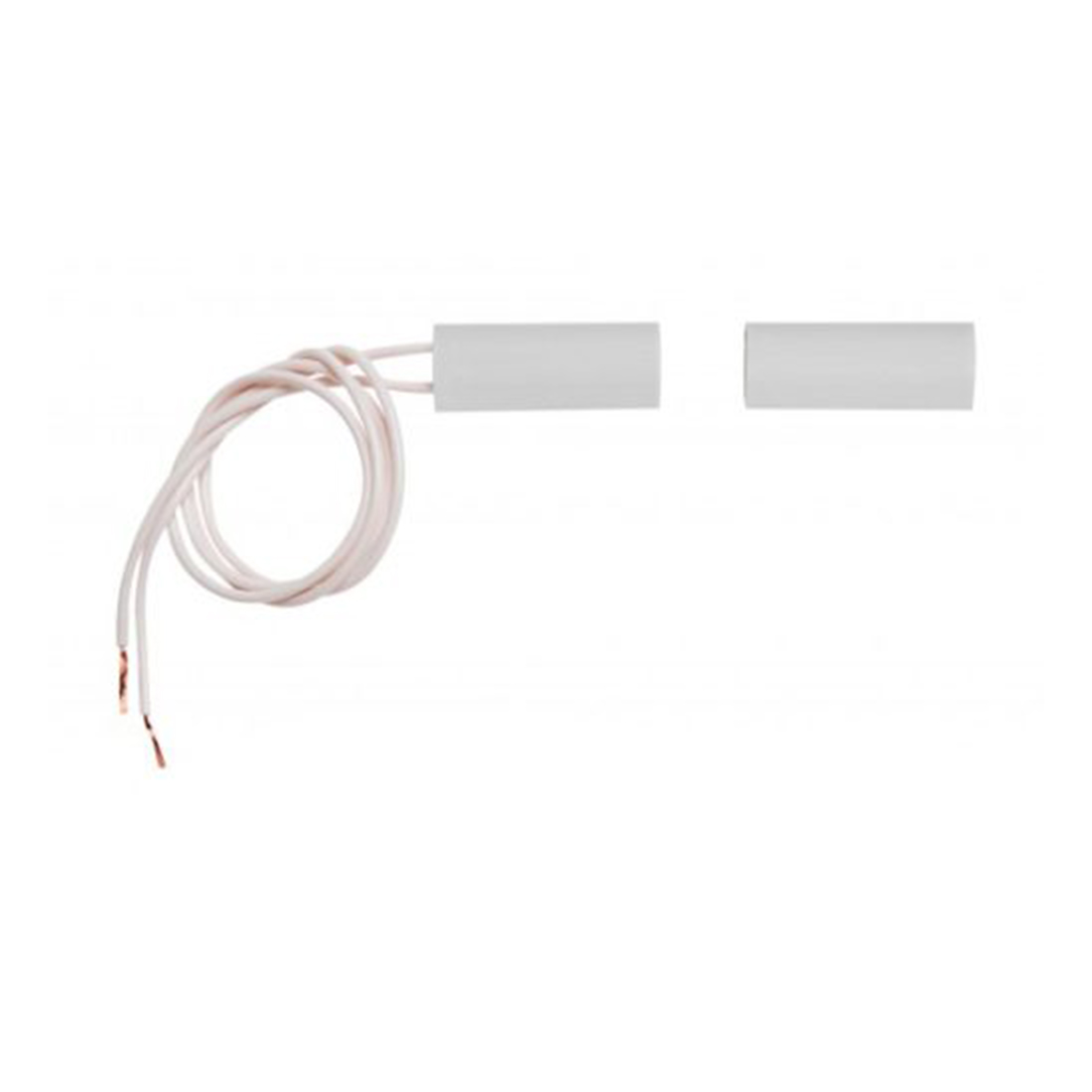

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно
изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего
блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах
цилиндрической формы.

Назначение

ИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других
подвижных неметаллических конструкций. При открывании контролируемого элемента
расстояние между исполнительным и задающим блоками увеличивается, контакты
исполнительного блока размыкаются, и в шлейф охранной сигнализации передается
тревожное извещение.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для систем охранной сигнализации.
Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций.
Скрытая установка в охраняемую конструкцию.
Исполнительный блок выполнен на основе геркона.
Задающий блок оснащен управляющим магнитом.
Подключение к шлейфу сигнализации двумя многожильными проводами.
Полярность подключения к шлейфу сигнализации значения не имеет.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP66.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты
исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между
блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения
о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси — 3 мм.

Технические характеристики

Модель
ИО 102-11М (СМК-3М)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
обнаружение несанкционированного открывания охраняемой конструкции

Контролируемые конструкции
неметаллические двери и другие неметаллические перемещаемые конструкции

Тип установки
скрытая установка

Конструкция
исполнительный блок и задающий блок

Исполнительный блок
магнитоуправляемый датчик на основе геркона

Задающий блок
управляющий магнит

Материал корпуса
пластмасса

Форма корпуса
цилиндрическая

Подключение к ШС
2 многожильных провода

Полярность подключения
значения не имеет

Состояние контактов при расстоянии 10 мм и менее
замкнуты

Состояние контактов при расстоянии 35 мм и более
разомкнуты

Максимальное смещение блоков по оси
3 мм

Минимальный коммутируемый ток
0,001 А

Максимальный коммутируемый ток
0,5 А

Минимальное коммутируемое напряжение
0,02 В

Максимальное коммутируемое напряжение
72 В

Максимальная коммутируемая мощность
10 Вт

Сопротивление при замкнутых контактах
не более 0,5 Ом

Сопротивление при разомкнутых контактах
не менее 200 кОм

Рабочая температура
от -50 до +50 °C

Относительная влажность
до 95±3 % при температуре +35 °C

Степень защиты оболочки
IP66

Режим работы
непрерывный, круглосуточный

Средний срок службы
не менее 8 лет

Габаритный размер исполнительного блока
Ø8 × 22 мм

Габаритный размер задающего блока
Ø8 × 21 мм

Монтаж

Извещатель, как правило, устанавливается в верхней части блокируемого элемента
конструкции: в двери, раме окна и других аналогичных элементах. Для установки блоков
выполняются посадочные отверстия диаметром 8,5 мм. После установки блоки могут быть
зашпаклеваны и окрашены под цвет двери или другой охраняемой конструкции.

Комплект поставки

Исполнительный блок — 1 шт.
Задающий блок — 1 шт.
Этикетка — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-11М (СМК-3М) — компактный скрытый магнитоконтактный
извещатель для контроля открывания неметаллических дверей, оконных рам и других
подвижных конструкций. Извещатель подключается к шлейфу охранной сигнализации,
не требует соблюдения полярности подключения и подходит для непрерывной
круглосуточной эксплуатации.
