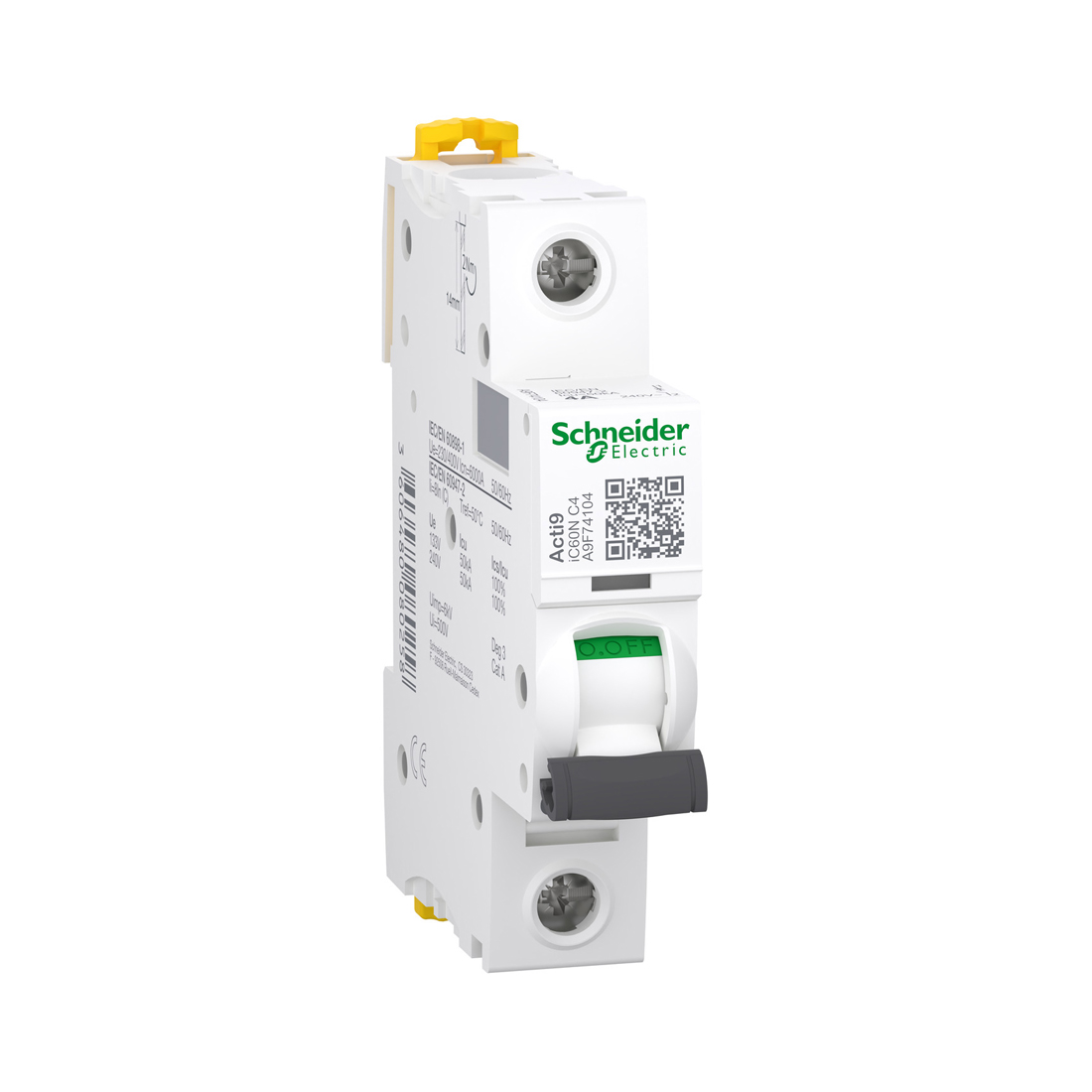

Автоматический выключатель SE A9F74104 Acti9 iC60N 1P 4А C 6кА

Описание

Автоматический выключатель, SE, A9F74104, Acti9 iC60N 1P 4А C 6кА

Автоматический выключатель SE A9F74104 Acti9 iC60N 1P 4А C 6кА

Этот Acti9 iC60N представляет собой автоматический выключатель низкого напряжения (MCB). Это 1-полюсный автоматический выключатель с 1 защищенным полюсом, номинальным током 4A и кривой отключения C. Номинальная наибольшая отключающая способность составляет до 50 кА при 220 – 240 В перем. тока в соответствии со стандартом EN/IEC 60947-2 и до 6000 А при 230 В перем. тока в соответствии со стандартом EN/IEC 60898-1. Он соответствует промышленному стандарту EN/IEC 60898-1 и жилищному стандарту EN/IEC 60947-2. Этот автоматический выключатель защищает цепи от короткого замыкания и тока перегрузки. Его уникальный индикатор Visitrip сокращает время вмешательства, показывая неисправную цепь. Зеленая пластина Visisafe гарантирует физическое размыкание контактов для выполнения технического обслуживания на выходе. Быстродействующий механизм замыкания, не зависящий от ручного управления, продлевает срок службы. Он обладает электрической износостойкостью, достигающей 10000 циклов, и механической износостойкостью, достигающей 20000 циклов. Номинальное напряжение изоляции Ui составляет 500 В перем. тока. Его класс токоограничения 3 (по EN/IEC60898-1) уменьшает стоимость затрат на защиту нижестоящей цепи. Изделие может быть защелкнуто на DIN-рейке. Его ширина составляет 2 шага по 9 мм. Степень загрязнения — 3. Категория перенапряжения – IV. Цвет продукта белый (RAL9003). Размеры (Ш) 18 мм x (В) 85 мм x (Г) 78,5 мм. Вес составляет 0,215 кг. Согласно стандарту IEC 60529, имеет степень защиты IP20 и IP40 при установке в щите. Температура эксплуатации от -35°C до 70°C. Температура хранения составляет от -40°C до 85°C.

Основные характеристики

Серия Acti 9
Тип продукта Автоматический выключатель
Количество полюсов 1P
Отключающая способность 50 kA (Icu, по IEC/EN 60947-2 при 380…415 В)
Номинальный ток 4 А
Технология расцепителя Термомагнитный
Обозначение кривой C
Частота сети 50/60 Гц
Номинальное рабочее напряжение 415V AC 50/60 Hz
Тип управления Рычаг управления
Способ монтажа DIN-рейка
Механическая износостойкость 20000 циклы
Электрическая износостойкость 10000 циклы
Степень защиты IP20 conforming to IEC 60529
Рабочая температура окружающей среды -35…70 °C
Температура окружающей среды при хранении -40…85 °C

Паспорт, сертификаты, документы и материалы доступны с официального сайта производителя
