Анкерный зажим натяжной, А-Оптик, АО-ODWAC-22S (201) металлический, быстросъемный, для плоского кабеля типа FTTH (разрушающая нагрузка 0.5Кн)

Описание

Анкерный зажим натяжной, А-Оптик, АО-ODWAC-22S (201) металлический, быстросъемный, для плоского кабеля типа FTTH (разрушающая нагрузка 0.5Кн)

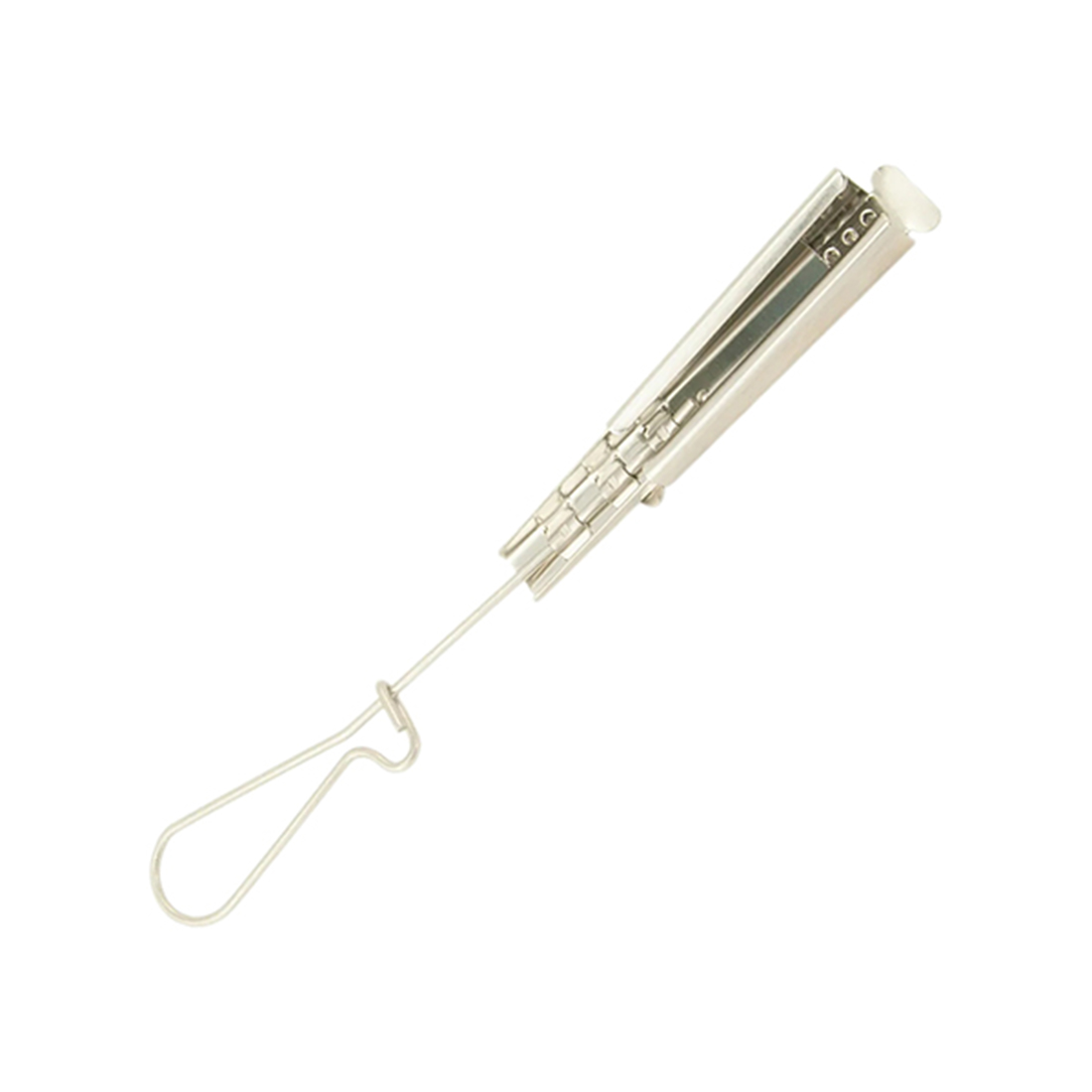

Анкерный зажим А-Оптик, АО-ODWAC-22S
Анкерный зажим А-Оптик, АО-ODWAC-22S (металлический, быстросъемный), применяется для подвеса оптического плоского кабеля FTTH, ОКПК.
Чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.

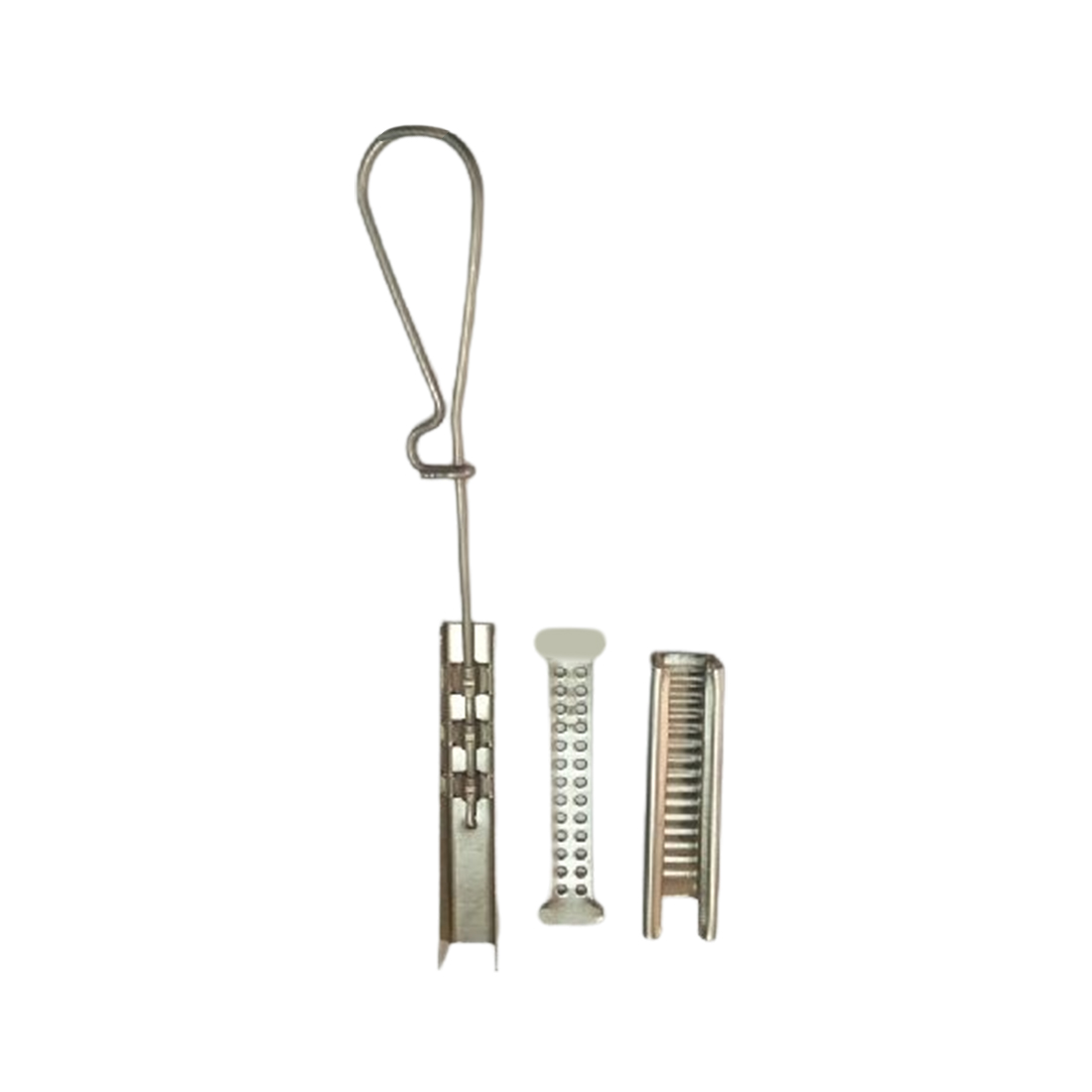

Зажим анкерный состоит из открытого корпуса с ребристой контактной поверхностью, клина с прикрепленной проволочной петлей и “терки” – перфорированной вставки, которая прокладывается между кабелем и клином. Конструкция зажима обеспечивает прочное крепление кабеля.
Петля (внутренний размер 105 мм) зажима изготовлена из хромированной стали, возможно использование с узлами крепления типа «крюк».

Характеристика

Тип зажима-Анкерный
Тип кабеля -Плоский
Максимальный размер кабеля, ВхШ-5мм х 13мм
Пролет-30/50 м
Разрушающая нагрузка -0,5 кН
Длина корпуса-220 мм
Диаметр петли (внутренний) -12-14 мм
Материал – Нержавеющая сталь

Особенности конструкции:
• Самозатягивающейся клиновой механизм.
• Устойчивость к УФ-излучению и атмосферным воздействиям.
• Быстрый и простой монтаж на опору или крюк.
• Не требует предварительной подготовки кабеля.

Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее
установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.
